APPLICATION OF REMOTE SENSING TECHNOLOGY IN GEOLOGICAL SURVEY OF VEGETATION-COVERED AREA IN DONGNING, HEILONGJIANG PROVINCE
-
摘要:

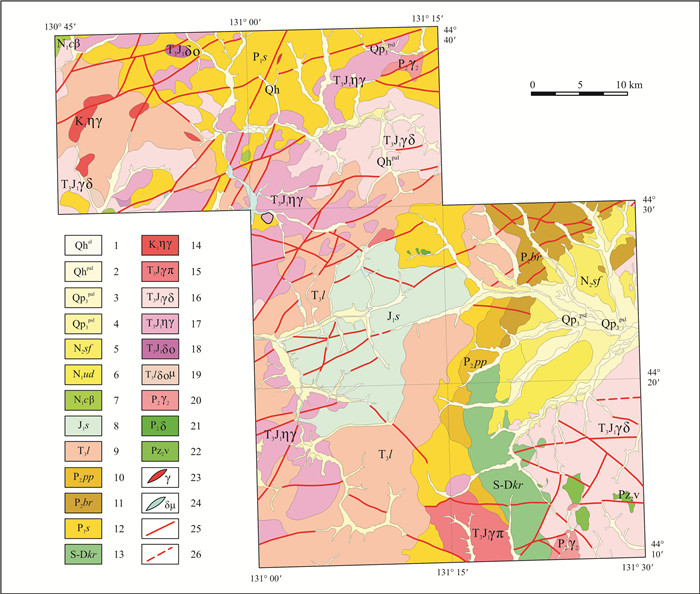

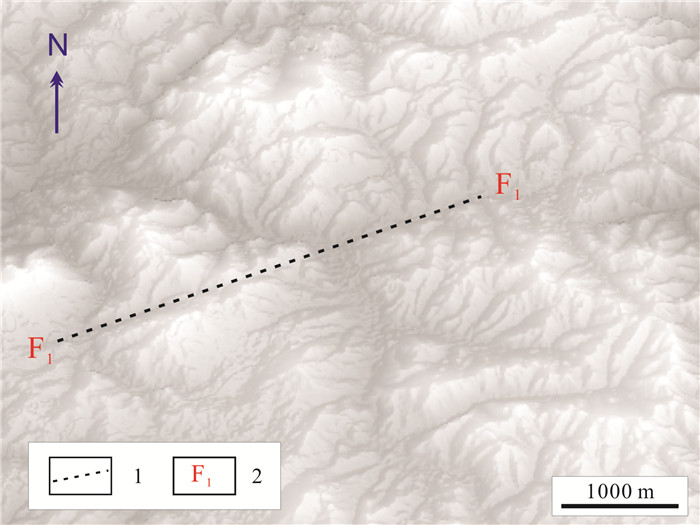

针对东宁地区高植被覆盖和基岩出露少的特点，采用不同分辨率遥感影像横向比对的方式，在目视解译的基础上，通过比值分析、波段组合和三维高程渲染等方法，重点分析地形、地貌与岩性之间的联系，并结合室内解译与野外验证建立解译标志.对研究区地层、侵入岩以及断裂构造分别进行解译，取得很好效果.
Abstract:In view of the characteristics of high vegetation coverage and little bedrock exposure in Dongning area, by comparison of remote sensing images with different resolutions, based on the visual interpretation, the authors use the methods of ratio analysis, band combination and 3D elevation rendering to study the relation between topography, geomorphology and lithology, and establish the interpretation marks by combining indoor interpretation and field verification. The stratigraphy, intrusive rocks and fault structures in the area are interpreted respectively. The results are effective.
-
-
表 1 遥感影像数据表
Table 1. Remote sensing image data
数据源 轨道/行列号 获取时间 空间分辨率/m 主要用途 OLI 115/029 2019-10-09 15（全色），30（多光谱） 遥感宏观解译，提取区域构造框架，绘制构造草图 GF-1 5721939 2018-11-06 2.5（全色），8（多光谱） 遥感微观解译，区分地质体细节差异，绘制研究区解译图 5721938 2018-11-06 6206252 2019-03-17 6206251 2019-03-17 6220786 2019-03-17 6220785 2019-03-17 6220784 2019-03-17
下载: 导出CSV
表 2 不同岩性解译标志及特征
Table 2. Interpretation signs and characteristics of different lithologies

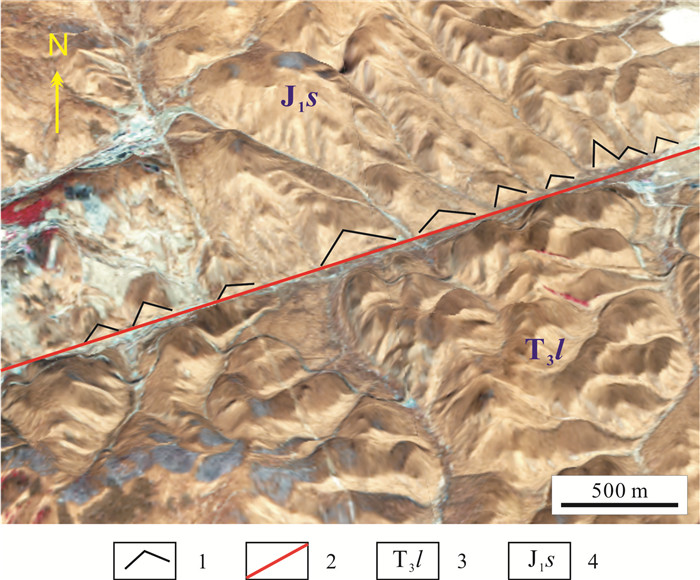

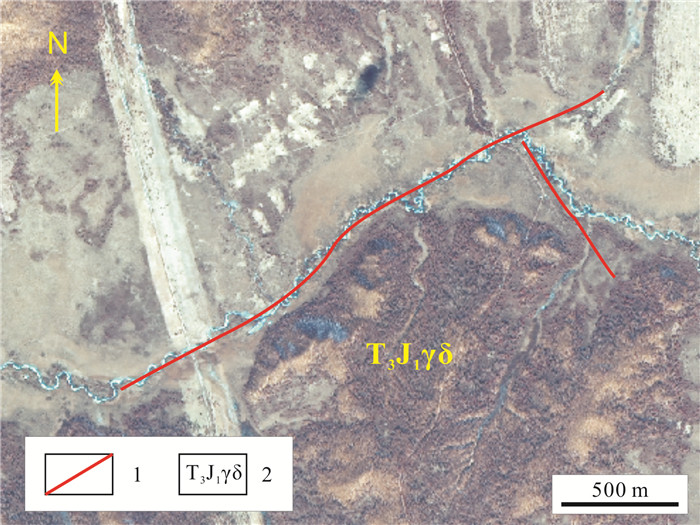

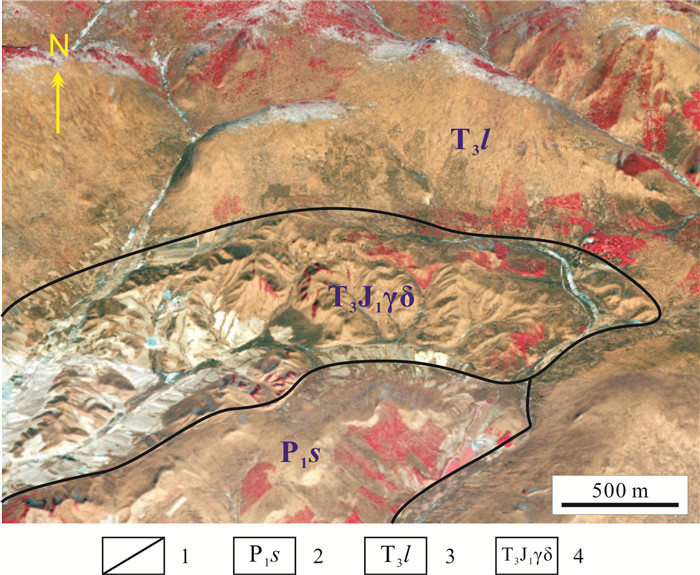

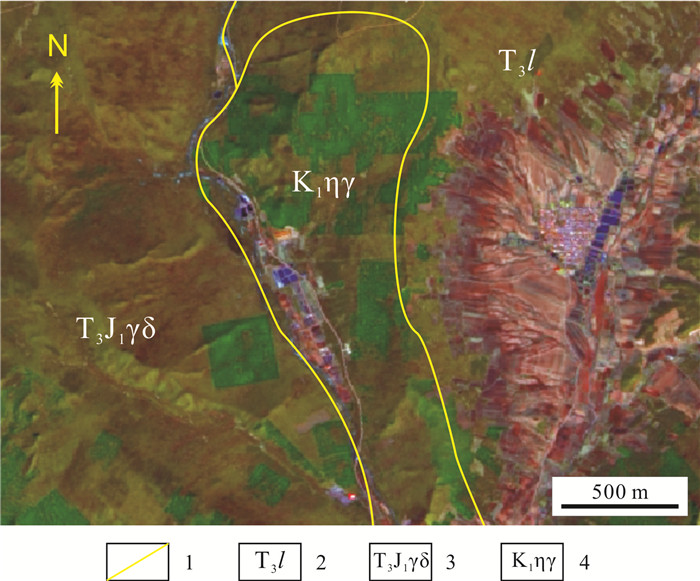

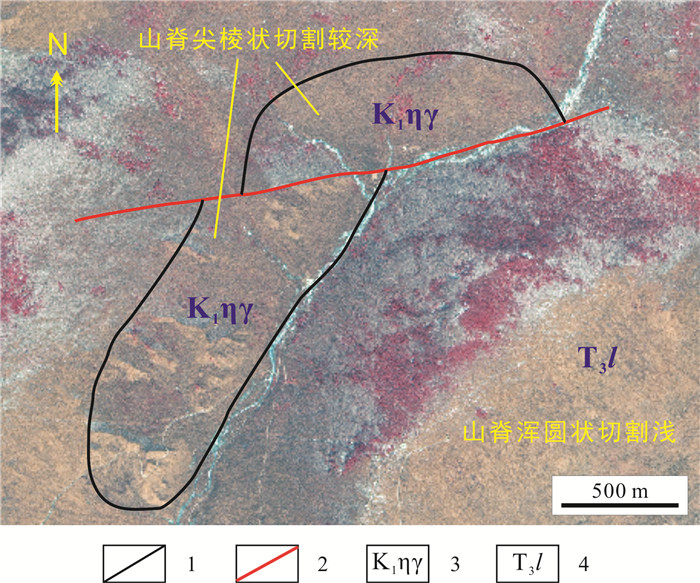

岩性 影像特征 上新统绥芬斯卡亚组砾岩（N2sf） 主要为亮白色，植被发育较稀疏，地势较平缓，水系发育；主要岩性为砂岩、砾岩（图 8a） 中新统乌斯季-达维多夫斯卡亚组砂岩（N1ud） 植被发育较稀疏，地势较平缓，水系发育；主要岩性为砂岩，与科多金斯卡亚组片岩影像特征差距较大，易于分辨，与绥芬斯卡亚组主要由地势与影纹斑杂情况进行区分（图 8b） 中新统船底山组玄武岩（N1cβ） 主要为土黄色，影纹粗糙，植被覆盖稀疏；与周围花岗闪长岩区别主要为地势平坦，无明显冲沟（图 8c） 下侏罗统绥芬河组安山岩（J1s） 呈土黄色，斑杂状，破碎感强烈，影纹粗糙，与周围罗圈沟组安山质凝灰岩界线明显；水系发育较好，分布杂乱，地势较平坦（图 8d） 上三叠统罗圈沟组安山质凝灰岩（T3l） 呈深土黄色，纹理粗糙，山脊呈浑圆状，延伸较远，走向较稳定，水系冲沟不发育；地势起伏相对晚三叠世二长花岗岩较低，且伴有轻微流纹相（图 8e） 下二叠统下扎维塔组砾岩（P2pp） 主要呈土黄色，地势相对平坦；与附近双桥子组安山岩相比冲沟发育较少，影纹较光滑（图 8f） 下二叠统巴拉巴斯卡亚组砂岩（P2br） 呈土褐色，影纹较为斑杂；与附近绥芬斯卡亚组砾岩相比冲沟发育明显，水系较发育，地势高（图 8g） 下二叠统双桥子组安山岩及凝灰岩（P1s） 呈土黄色，水系较发育，山脊呈次尖楞状，二级水系呈扇形展布；地势相对罗圈沟组凝灰岩起伏较大（图 8h） 志留-泥盆系科多金斯卡亚组砂质泥岩、片岩（S-Dkr） 呈土黄色，地势较高，山脊呈次尖棱状；相对于绥芬斯卡亚组砾岩地势较高，水系冲沟发育（图 8i） 早白垩世二长花岗岩（K1ηγ） 呈土黄色，山脊次棱角状，水系冲沟较发育，走向不稳定，分布较杂乱；相对于罗圈沟组安山质凝灰岩地势较高，界线较明显（图 8j） 晚三叠世—早侏罗世花岗闪长岩（T3 J1γδ） 呈土黄色，山脊呈棱角状，走向较不稳定，水系冲沟发育且切割较深，二级水系呈扇形分布，地势起伏较大（图 8k） 晚三叠世—早侏罗世二长花岗岩（T3 J1ηγ） 呈土黄色，有轻微斑杂状，山脊呈尖棱状，水系冲沟发育，一级水系延伸较短，呈扇形展布（图 8l） 晚三叠世—早侏罗世花岗斑岩（T3 J1γπ） 呈土黄色，影纹较平滑，山脊呈尖棱角状，走向较稳定，沟谷切割较深，水系发育呈平行状展布，地势起伏较大（图 8m） 晚三叠世—早侏罗世石英闪长玢岩（T3 J1σομ） 颜色为土黄色夹杂红色，山脊呈尖棱状（图 8n） 晚三叠世—早侏罗世中粒石英闪长岩（T3 J1δο） 呈浅红色，影纹较粗糙，山脊凹凸不平，地势相对较高，水系冲沟不发育（图 8o） 中二叠世花岗岩（P2γ） 呈土黄绿色，地势明显突出，且水系冲沟不发育；与周围花岗闪长岩区别主要为冲沟不发育且地势起伏更高（图 8p） 中二叠世闪长岩（P2δ） 区内出露较少，主要为土黄色夹杂少量浅红色；与周围科多金斯卡亚组砂质泥岩区别为地势起伏较低，水系冲沟笔直（图 8q）
下载: 导出CSV
-
