Experimental Study on Preparation of High Strength Structural Materials with Iron Ore Tailings
-
摘要:
以矽卡岩型铁尾矿、矿渣、水泥熟料和脱硫石膏为主要原料，制备掺铁尾矿胶凝材料。研究了铁尾矿掺量、水胶比和减水剂掺量对高强结构材料力学性能的影响，并利用XRD和TG-DSC对胶凝材料的水化反应机理进行了基础研究。结果表明，当铁尾矿掺量为30%、水胶比0.35、减水剂掺量0.4%时，能够制备出28 d强度达28.55 MPa的高强结构材料，胶凝材料体系中存在着多固废的协同水化反应，促进体系强度的不断增加。

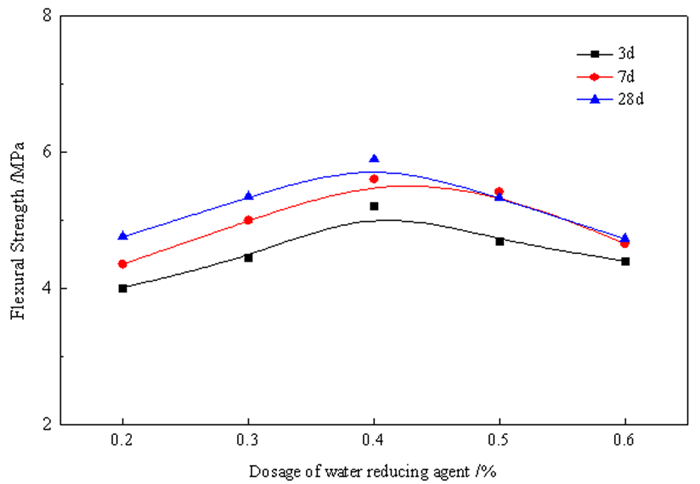

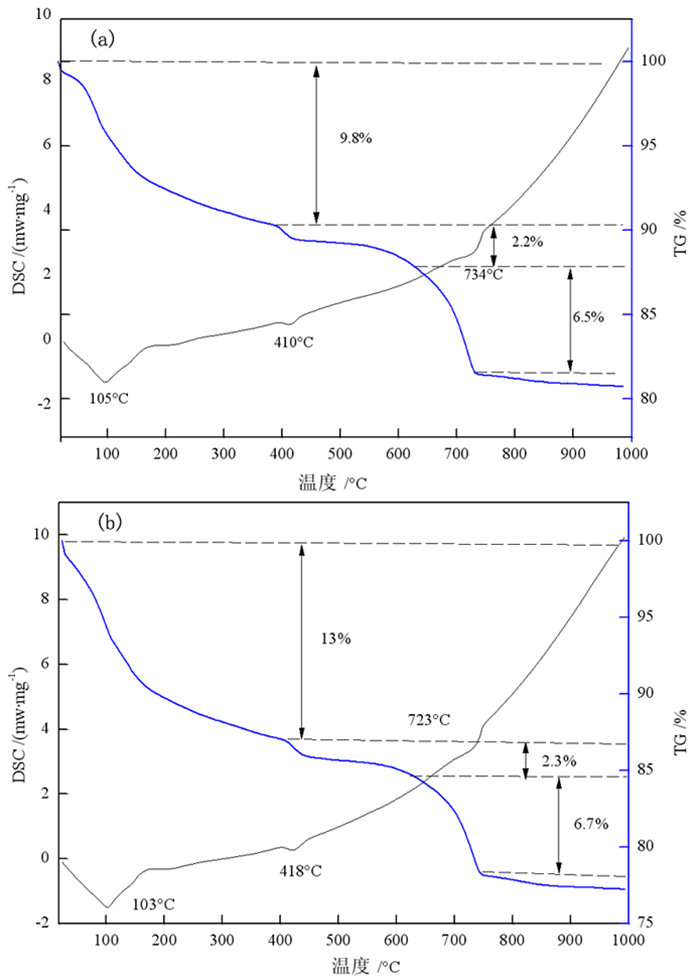

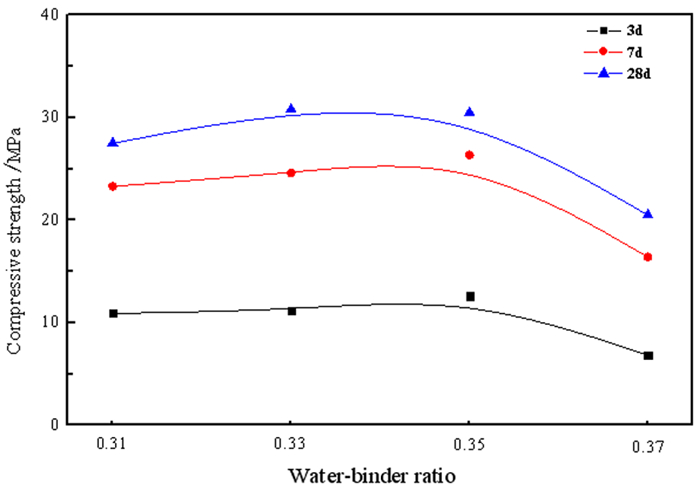

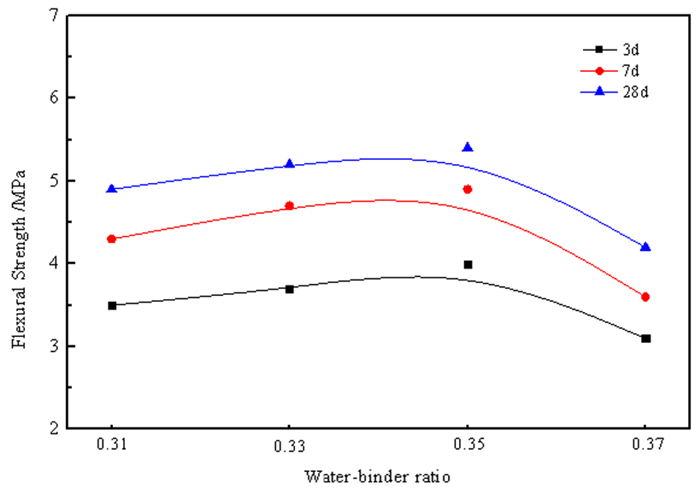

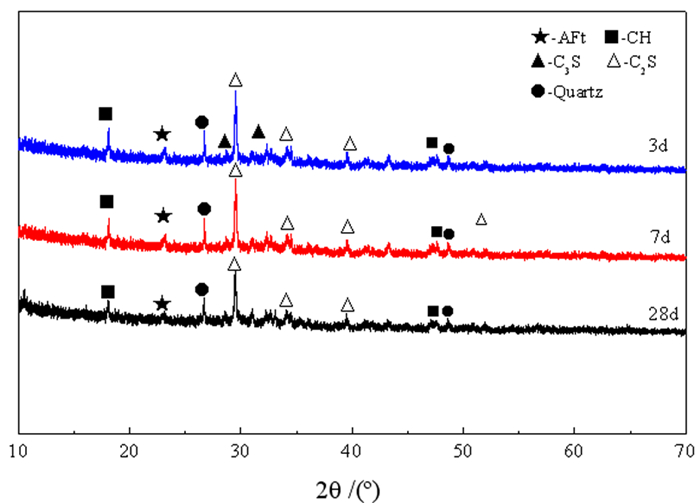

Abstract:Cementitious material was prepared with skarn type iron ore tailings, slag, cement clinker and desulfurization gypsum. The effects of iron tailings content, water-binder ratio and water reducing agent content on mechanical properties of high strength structural materials were studied. The mechanism of hydration reaction of cementified material was also studied with XRD and TG-DSC. The results show that when the dosage of iron ore tailing powder is 30%, the water-binder ratios is 0.35, and the dosage of water reducing agent is 0.4%, the sample with 28 d strength up to 28.55 MPa can be prepared. There is synergistic hydration reaction of multiple solid waste in the cementing material system, which can promote the strength of the system to increase continuously.
-
-
表 1 铁尾矿主要化学成分
Table 1. Chemical composition of iron ore tailings
/% 成分 SiO2 Al2O3 TFe MgO CaO SO3 Loss 含量 68.42 3.24 16.06 1.13 2.96 0.16 3.06
下载: 导出CSV
表 2 原始铁尾矿的粒度分布
Table 2. Particle size distribution of original iron ore tailings
原料 粒级 ＜0.04 mm 0.04~0.08 mm 0.08~0.16 mm 0.16~0.315 mm 0.315~0.63 mm >0.63 mm 铁尾矿 8 5.8 23.3 40.9 21.3 0.7
下载: 导出CSV

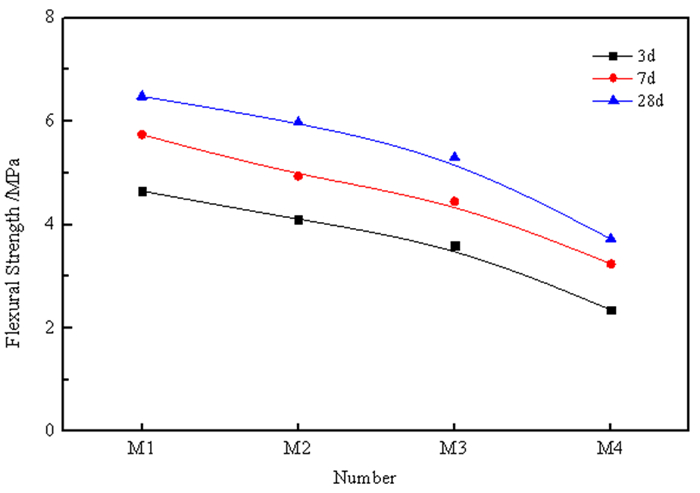

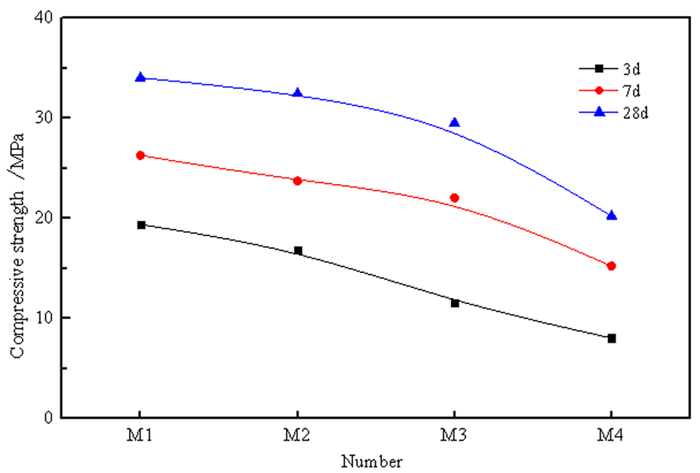

表 3 不同铁尾矿掺量高强结构材料制备方案
Table 3. Preparation scheme of high strength structural materials with different iron ore tailings content
编号 配料方案/% 水胶比 胶砂比 铁尾矿 矿渣 熟料 脱硫石膏 M1 10 60 20 10 0.35 1：3 M2 20 50 M3 30 40 M4 40 30
下载: 导出CSV
-
[1] 杨亚东, 刘新亮, 张冰, 等. 铁尾矿资源综合利用现状研究[J]. 化工矿物与加工, 2021, 50(1): 28-32. https://www.cnki.com.cn/Article/CJFDTOTAL-HGKJ202101007.htm
[2] 易龙生, 米宏成, 吴倩, 等. 中国尾矿资源综合利用现状[J]. 矿产保护与利用, 2020, 40(3): 79-84. http://kcbh.cbpt.cnki.net/WKD/WebPublication/paperDigest.aspx?paperID=3dd8f056-41c3-4a94-b577-fab557da2d67
[3] 刘文博, 姚华彦, 王静峰, 等. 铁尾矿资源化综合利用现状[J]. 材料导报, 2020, 34(S1): 268-270. https://www.cnki.com.cn/Article/CJFDTOTAL-CLDB2020S1061.htm
[4] 张鸿儒, 季韬, 刘福江, 等. 不同养护制度下掺铁尾矿粉超高性能混凝土力学性能[J]. 福州大学学报(自然科学版), 2020(2): 1-8. https://www.cnki.com.cn/Article/CJFDTOTAL-FZDZ202001014.htm
[5] 姚雷, 李晓芝, 鲁明星. 铁尾矿砂掺量对混凝土性能的影响[J]. 混凝土与水泥制品, 2019(10): 97-100. https://www.cnki.com.cn/Article/CJFDTOTAL-HNTW201910029.htm
[6] 郑永超, 倪文, 郭珍妮, 等. 铁尾矿制备高强结构材料的试验研究[J]. 新型建筑材料, 2009, 36(3): 4-6. doi: 10.3969/j.issn.1001-702X.2009.03.002
[7] 刘璇, 崔孝炜, 谢喆敏, 等. 机械力对菱铁尾矿粒度分布及火山灰活性的影响[J]. 矿产保护与利用, 2020, 40(3): 75-78. http://kcbh.cbpt.cnki.net/WKD/WebPublication/paperDigest.aspx?paperID=e9a639fd-ecc4-4129-80b9-c1f15d82dcb1
[8] 王之宇, 郭家林, 李春. 铁尾矿基玻璃透水砖的制备及性能研究[J]. 矿产保护与利用, 2019, 39(4): 66-70. http://kcbh.cbpt.cnki.net/WKD/WebPublication/paperDigest.aspx?paperID=adb2bea1-6146-4046-a152-890ac18e547b
[9] 王玉雅, 韩守杰, 韩欣, 等. 铁尾矿砂对C50混凝土力学性能的影响[J]. 新型建筑材料, 2018, 45(8): 108-110. doi: 10.3969/j.issn.1001-702X.2018.08.028
[10] 崔孝炜, 狄燕清, 邓婉心, 等. 铁尾矿机械力粉磨特性的基础研究[J]. 非金属矿, 2020, 43(1): 73-75. https://www.cnki.com.cn/Article/CJFDTOTAL-FJSK202001019.htm
[11] 崔孝炜, 邓惋心, 赵雨曦, 等. 利用铁尾矿作为混凝土掺和料的基础研究[J]. 非金属矿, 2020, 43(4): 88-91. doi: 10.3969/j.issn.1000-8098.2020.04.025
[12] 崔孝炜, 倪文, 吴辉. 水胶比对铁尾矿混凝土强度的影响[J]. 金属矿山, 2011(11): 166-168. https://www.cnki.com.cn/Article/CJFDTOTAL-JSKS201111041.htm
[13] 高云, 杜春苗, 李栋, 等. 水胶比对高强混凝土力学性能影响的试验研究[J]. 西安建筑科技大学学报(自然科学版), 2020, 52(5): 653-659. https://www.cnki.com.cn/Article/CJFDTOTAL-XAJZ202005006.htm
[14] 吴辉, 倪文, 崔孝炜. 高效减水剂对铁尾矿高强结构材料性能的影响[J]. 矿业研究与开发, 2014, 34(7): 67-70. https://www.cnki.com.cn/Article/CJFDTOTAL-KYYK201407019.htm
[15] 朴春爱. 铁尾矿粉的活化工艺和机理及对混凝土性能的影响研究[D]. 北京: 中国矿业大学(北京), 2017.
[16] 李北星, 陈梦义, 王威, 等. 梯级粉磨制备铁尾矿-矿渣基胶凝材料[J]. 建筑材料学报, 2014, 17(2): 206-211. https://www.cnki.com.cn/Article/CJFDTOTAL-JZCX201402005.htm
[17] 宋少民, 陈泓燕. 铁尾矿微粉对低熟料胶凝材料混凝土性能的影响研究[J]. 硅酸盐通报, 2020, 39(8): 2557-2566. https://www.cnki.com.cn/Article/CJFDTOTAL-GSYT202008026.htm
-
图(9)
表(3)
计量
- 文章访问数: 1400
- PDF下载数: 121
- 施引文献: 0
