海口市江东新区滨海相沉积地层工程地质特性及溶蚀空洞成因分析

王晓晗; 李惠; 齐信; 张彦鹏; 张再天

doi:10.3969/j.issn.2097-0013.2025.01.016

海口市江东新区滨海相沉积地层工程地质特性及溶蚀空洞成因分析

1.
中国地质调查局武汉地质调查中心（中南地质科技创新中心），湖北武汉 430205

2.
中国地质调查局，北京 100037

基金项目: 中国地质调查局项目（DD20221734、DD20190304、DD20243424）

详细信息

作者简介: 王晓晗（1993—），男，硕士，工程师，主要从事水工环地质调查与研究工作，E-mail：wangxiaohan@mail.cgs.gov.cn

通讯作者: 齐信（1983—），男，正高级工程师，主要从事水工环地质的调查与研究工作，E-mail：qx_cdut@126.com

中图分类号: P642

收稿日期: 2024-11-04

修回日期: 2024-12-24

刊出日期: 2025-03-20

Engineering Geological Characteristics and Genesis Analysis of Coastal Sedimentary Strata and Dissolution Cavities in the Jiangdong New Area, Haikou City

1.
Wuhan Center, China Geological Survey (Geosciences Innovation Center of Central South China), Wuhan 430205, Hubei, China

2.
China Geological Survey, Beijing 100037

More Information

Corresponding author: QI Xin, qx_cdut@126.com

Received Date: 04 November 2024

Revised Date: 24 December 2024

Publish Date: 20 March 2025

摘要

摘要:
海口市江东新区大部分隐伏分布的滨海相沉积地层海口组（N₂h）主要由半松散、半成岩的贝壳碎屑岩与贝壳砂砾岩组成，孔隙极为发育，透水性强，容易产生地下空洞，引发空洞塌陷等工程地质问题。基于此，本文首先对海口组的空间分布特征进行了分析，然后以这两种岩石为研究对象，测试了它们的基本物理性质和水理性质指标，并开展了天然和饱水状态下的力学试验，总结了两种岩石的工程地质特性，对其产生的地下空洞的分布特征与成因也进行了初步分析。结果表明：（1）海口组的顶板埋深4.6 ~ 44.4 m，从北西往南东方向越来越浅，且中部区域比北、西、南三个区域浅，两种岩石主要分布在海口组一段和三段中；（2）两种岩石内部的孔隙和裂隙较多，单轴抗压强度平均值分别为24.82、21.46 MPa，软化系数平均值分别为0.58、0.51，遇水软化效应非常明显；（3）两种岩石易溶蚀的特性导致其分布区易产生溶蚀空洞，主要发育在江东新区起步区和云龙-演丰一带；其形成机制首先是两种岩石在沉积胶结的过程中即形成了空洞，然后，地下水溶蚀作用导致空洞进一步发育和扩大。本研究可为海口江东新区的工程建设提供参考。
- 海口组 /
- 贝壳碎屑岩 /
- 贝壳砂砾岩 /
- 工程地质特性 /
- 力学性质 /
- 水理性质 /
- 溶蚀空洞
Abstract:
The majority of the hidden coastal sedimentary strata in Jiangdong New Area, Haikou City, from the Haikou Formation (N₂h), are mainly composed of semi loose and semi diagenetic shell clastic rocks and shell glutenite. The pores are extremely developed, with strong permeability, and it is easy to produce underground cavities, leading to engineering geological problems such as cavity collapse. Based on this, the spatial distribution characteristics of the Haikou Formation were firstly analyzed, and then, the basic physical and hydraulic properties of two types of rocks as the research objects were tested. The mechanical tests were conducted separately under natural and saturated conditions to study the engineering geological characteristics of the rocks. The preliminary analysis on the distribution characteristics and causes of the underground cavities were also conducted. The results show that: (1) The burial depth range of the roof of the Haikou Formation is 4.6-44.4 m, gradually being shallower from northwest to southeast, and the central region is shallower than the north, west, and south regions. The two types of rocks are mainly distributed in the first and third sections of the Haikou Formation; (2) There are many pores and cracks inside the two types of rocks, with average uniaxial compressive strengths of 24.82 and 21.46 MPa, and average softening coefficients of 0.58 and 0.51, respectively. The softening effect is very obvious when encountering water; (3) The characteristic of easy dissolution of two types of rocks leads to the formation of dissolution cavities in their distribution areas, mainly developed in the starting area of Jiangdong New Area and the Yunlong-Yanfeng area. Cavities form during the process of sedimentary cementation of two types of rocks and then the dissolution of groundwater leads to further development and expansion of the cavities. This study can provide reference for the engineering construction of Jiangdong New Area in Haikou city.
- Haikou formation /
- shell clasolite /
- shell glutenite /
- engineering geological characteristics /
- mechanical properties /
- hydraulic properties /
- corrosion cavities

HTML全文

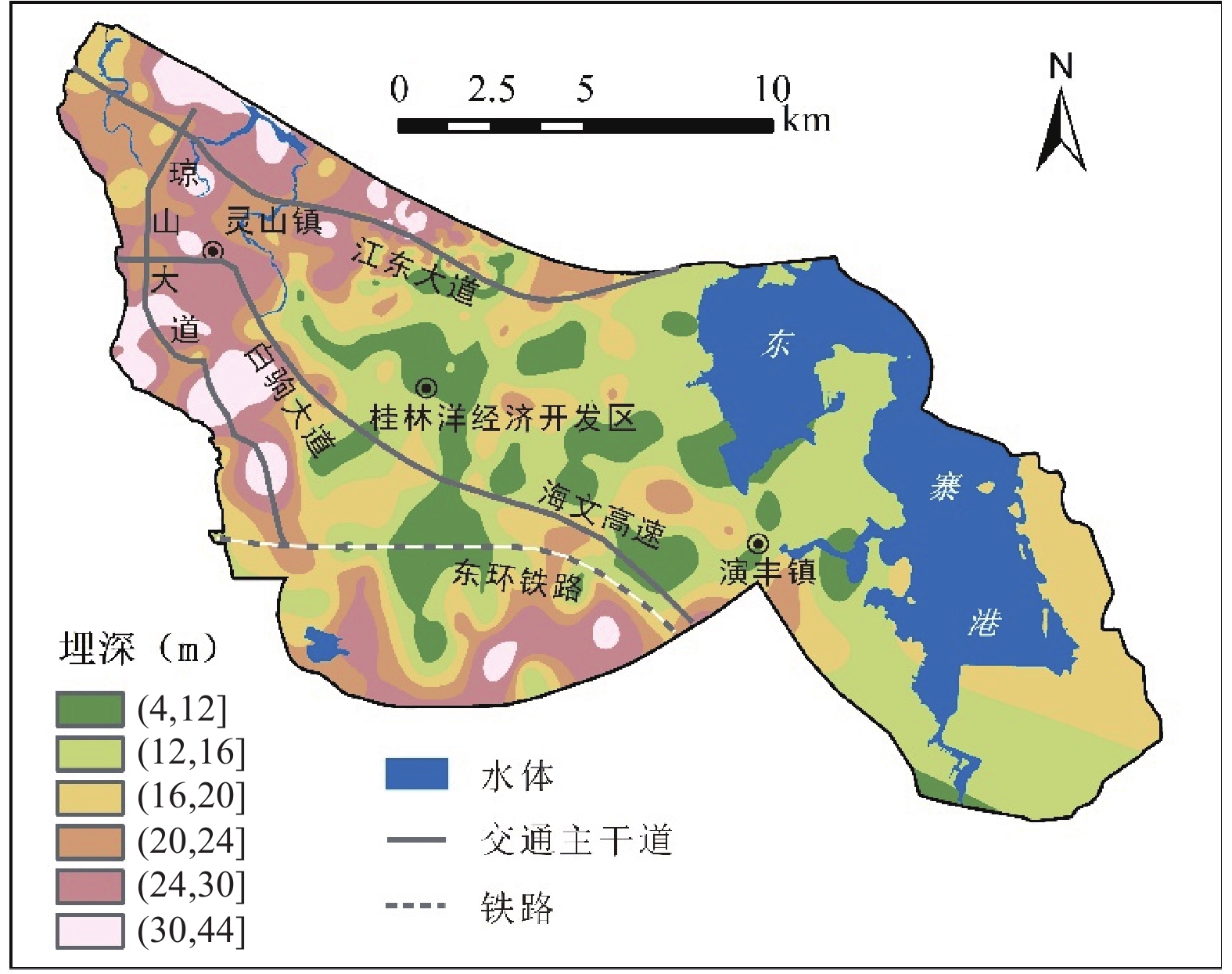

图 1 江东新区海口组（N₂h）顶板埋深空间分布图

Figure 1.

下载: 全尺寸图片幻灯片

图 2 江东新区海口组厚度空间分布图

Figure 2.

下载: 全尺寸图片幻灯片

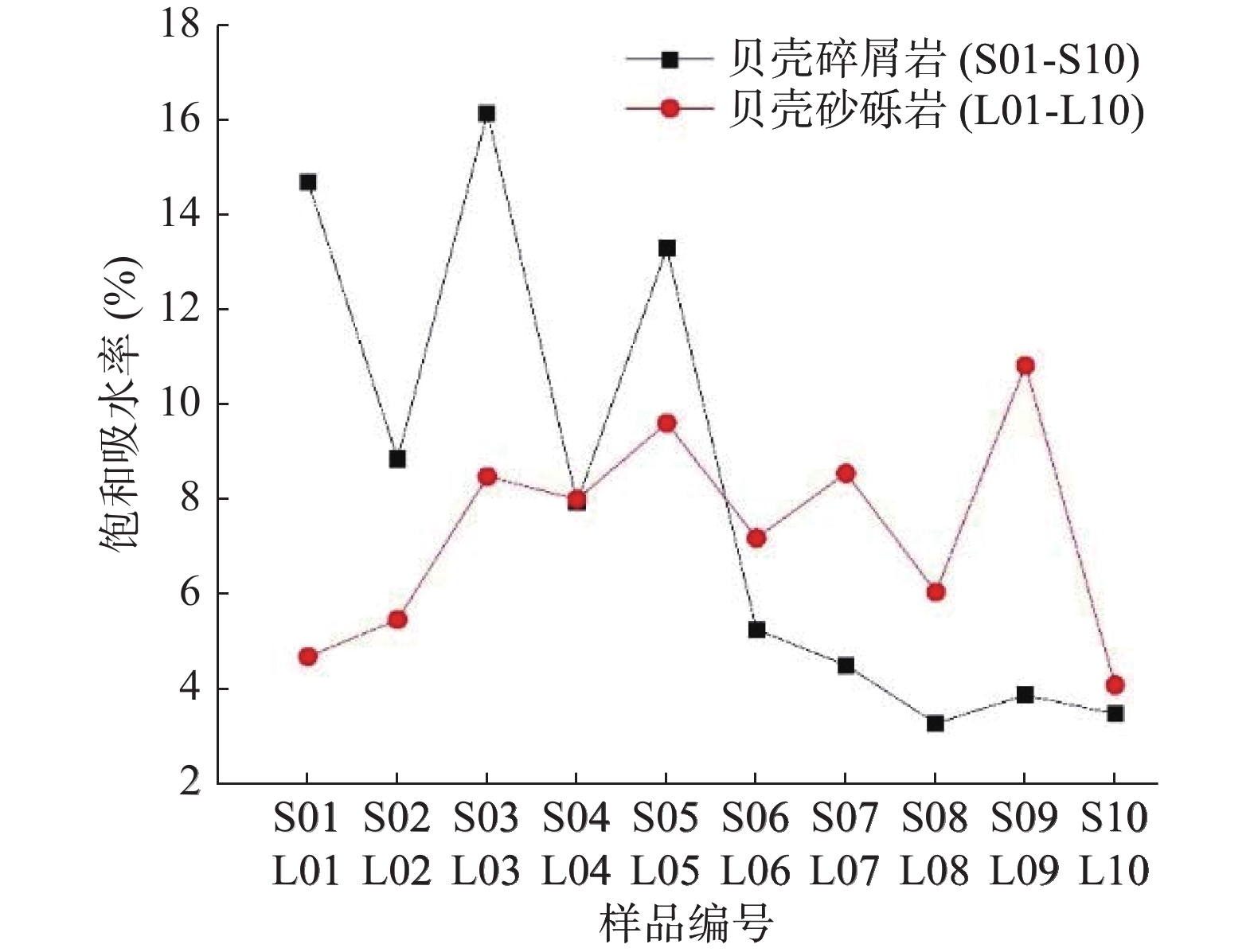

图 3 海口组贝壳碎屑岩与贝壳砂砾岩饱和吸水率对比图

Figure 3.

下载: 全尺寸图片幻灯片

图 4 江东新区海口组贝壳碎屑岩与贝壳砂砾岩软化系数对比图

Figure 4.

下载: 全尺寸图片幻灯片

图 5 江东新区海口组贝壳碎屑岩与贝壳砂砾岩溶蚀空洞分布图

Figure 5.

下载: 全尺寸图片幻灯片

表 1 江东新区海口组贝壳碎屑岩及贝壳砂砾岩物理性质指标结果统计

Table 1. Physical property index results of shell clasolite and shell glutenite in Haikou formation in the Jiangdong New area

岩性	样品编号	取样深度 (m)	取样层位	颗粒密度 (g/cm³)	块体密度 (g/cm³)	饱和吸水率 (%)
贝壳碎屑岩	S01	47.80 ~ 48.20	N₂h³	2.73	1.6	14.71
	S02	96.10 ~ 96.50	N₂h¹	2.71	2.06	8.86
	S03	77.50 ~ 78.00	N₂h¹	2.75	1.85	16.16
	S04	59.00 ~ 59.50	N₂h¹	2.76	2.1	7.94
	S05	67.20 ~ 67.80	N₂h¹	2.71	1.87	13.3
	S06	92.60 ~ 93.00	N₂h¹	2.73	2.28	5.26
	S07	42.40 ~ 42.80	N₂h¹	2.74	2.39	4.51
	S08	90.00 ~ 90.50	N₂h¹	2.76	2.38	3.28
	S09	90.50 ~ 91.00	N₂h¹	2.74	2.39	3.88
	S10	69.00 ~ 69.50	N₂h¹	2.76	2.41	3.48
	平均值			2.74	2.13	8.14
贝壳砂砾岩	L01	54.00 ~ 54.60	N₂h¹	2.74	2.32	4.69
	L02	93.15 ~ 93.63	N₂h¹	2.74	2.18	5.47
	L03	53.00 ~ 53.40	N₂h¹	2.78	2.03	8.49
	L04	83.00 ~ 83.45	N₂h¹	2.78	2.06	8.01
	L05	58.60 ~ 59.00	N₂h¹	2.75	2.04	9.62
	L06	66.50 ~ 67.40	N₂h¹	2.72	2.19	7.19
	L07	47.40 ~ 48.00	N₂h¹	2.72	2.23	8.56
	L08	80.00 ~ 80.65	N₂h¹	2.73	2.2	6.05
	L09	45.35 ~ 45.75	N₂h¹	2.74	2.02	10.83
	L10	99.20 ~ 99.60	N₂h¹	2.74	2.44	4.09
	平均值			2.74	2.17	7.3

下载: 导出CSV

表 2 江东新区海口组贝壳碎屑岩、贝壳砂砾岩单轴抗压强度与抗拉强度结果统计

Table 2. Uniaxial compressive strength and uniaxial tensile strength of shell clasolite and shell glutenite in Haikou formation in the Jiangdong New Area

岩性	样品编号	单轴抗压强度 (MPa)	单轴抗拉强度 (MPa)	岩性	样品编号	单轴抗压强度 (MPa)	单轴抗拉强度 (MPa)
贝壳碎屑岩	S01	4.09	0.74	贝壳砂砾岩	L01	22.6	2.35
	S02	9.63	1.16		L02	15.2	2.98
	S03	13.5	1.69		L03	8.23	1.66
	S04	9.79	1.14		L04	10.9	1.22
	S05	1.5	0.32		L05	10.6	1.74
	S06	38.1	2.23		L06	23.8	1.97
	S07	41	3.93		L07	36.5	2.25
	S08	43.7	2.54		L08	28.3	1.31
	S09	51.9	2.5		L09	9.22	1.21
	S10	35	2.23		L10	49.2	3.09
	平均值	24.82	1.85		平均值	21.46	1.98

下载: 导出CSV

表 3 江东新区海口组贝壳碎屑岩、贝壳砂砾岩室内软化试验结果统计

Table 3. Laboratory softening test results of shell clasolite and shell glutenite in Haikou formation in the Jiangdong New area

岩性	样品编号	天然单轴抗压强度(MPa)	饱和单轴抗压强度(MPa)	软化系数K_R	天然抗拉强度(MPa)	饱和抗拉强度(MPa)
贝壳碎屑岩	S01	4.09	2.7	0.66	0.74	0.6
	S02	9.63	7.17	0.74	1.16	1.12
	S03	13.5	5.15	0.38	1.69	1.62
	S04	9.79	5.87	0.60	1.14	0.89
	S05	1.5	0.44	0.29	0.32	0.04
	S06	38.1	21.1	0.55	2.23	2.02
	S07	41	27.9	0.68	3.93	3.55
	S08	43.7	32.7	0.75	2.54	2.04
	S09	51.9	28.2	0.54	2.5	2.2
	S10	35	21.4	0.61	2.23	1.96
	平均值	24.82	15.26	0.58	1.85	1.60
贝壳砂砾岩	L01	22.6	20.5	0.91	2.35	1.74
	L02	15.2	9	0.59	2.98	2.56
	L03	8.23	3.59	0.44	1.66	1.49
	L04	10.9	4.47	0.41	1.22	1.1
	L05	10.6	4.77	0.45	1.74	1.58
	L06	23.8	9.32	0.39	1.97	1.05
	L07	36.5	15.2	0.42	2.25	0.896
	L08	28.3	15.2	0.54	1.31	0.655
	L09	9.22	1.78	0.19	1.21	0.859
	L10	49.2	38.4	0.78	3.09	1.93
	平均值	21.46	12.22	0.51	1.98	1.39

下载: 导出CSV

表 4 江东新区钻孔揭露溶蚀空洞特征一览表

Table 4. List of characteristics of dissolution cavities exposed by boreholes in the Jiangdong New Area

序号	钻孔编号	地层代号	埋深范围（m）	空洞高度（m）	空洞发育岩层
1	ZK1	N₂h³	33.0 ~ 34.1	1.10	贝壳碎屑岩
2	ZK2	N₂h³	23.8 ~ 24.3	0.50	贝壳碎屑岩
3	ZK3	N₂h³	18.75 ~ 19.6	0.85	贝壳碎屑岩
		N₂h³	23.4 ~ 24.0	0.60	贝壳碎屑岩
		N₂h¹	94.0 ~ 94.9	0.90	贝壳砂砾岩
4	ZK4	N₂h³	29.1 ~ 29.8	0.70	贝壳碎屑岩
5	ZK5	N₂h³	22.5 ~ 25.3	2.80	贝壳碎屑岩
6	ZK6	N₂h³	34.0 ~ 35.4	1.40	贝壳碎屑岩
7	ZK7	N₂h³	19.5 ~ 20.5	1.00	贝壳碎屑岩
8	ZK8	N₂h¹	58.7 ~ 63.5	4.80	贝壳砂砾岩
9	ZK9	N₂h³	17.2 ~ 17.7	0.50	贝壳碎屑岩
10	ZK10	N₂h¹	57.5 ~ 58.8	1.30	贝壳砂砾岩
11	ZK11	N₂h¹	60.0 ~ 60.2	0.20	贝壳砂砾岩
11	ZK11	N₂h¹	61.5 ~ 61.7	0.20	贝壳砂砾岩

下载: 导出CSV

参考文献(34)

[1]	常海明,赵东,蔡婷婷,苏育飞,袁钧.2022.含水率对深部岩石抗拉强度影响的规律与机制[J]. 矿业研究与开发,42(2):94-100.
[2]	陈哲培. 1997. 海南省岩石地层[M]. 武汉:中国地质大学出版社,77-78.
[3]	陈哲培.1998.海南岛上新世地层特征及岩石地层单位[J]. 中国区域地质,17(4):423-429.
[4]	邓宇林,郭绪磊,罗明明,陈祥勇,况野,周宏.2022.基于扫描电镜和CT 成像技术的碳酸盐岩溶蚀作用微观结构和变化规律研究[J]. 中国岩溶,41(5):698-707. doi: 10.11932/karst20220503
[5]	高鹏, 齐信, 谢扬龙, 王晓晗, 王英豪. 2024. 基于CT成像技术的含方解石脉灰岩溶蚀作用微观结构和变化规律研究[J/OL]. 工程地质学报. https://doi.org/10.13544/j.cnki.jeg.2024-0318.
[6]	工程地质手册编委会. 2018. 工程地质手册(第五版) [M]. 北京:中国建筑工业出版社.
[7]	黄宏伟,车平.2007.泥岩遇水软化微观机理研究[J]. 同济大学学报(自然科学版),35(7):866-870. doi: 10.3321/j.issn:0253-374X.2007.07.002
[8]	纪洪广,蒋华,宋朝阳,刘志强,谭杰,刘阳军,武亚峰.2018.弱胶结砂岩遇水软化过程细观结构演化及断口形貌分析[J]. 煤炭学报,43(4):993-999.
[9]	贾海梁,王婷,项伟,谭龙,申艳军,杨更社.2018.含水率对泥质粉砂岩物理力学性质影响的规律与机制[J]. 岩石力学与工程学报,37(7):1618-1628.
[10]	李博,齐波峰.2020.海口江东新区工程建设主要岩土工程问题探析[J]. 山西建筑,46(1):72-74.
[11]	李福. 2005. 海口美兰区桂林洋椰浪高镁优质矿泉水[C].海南省地热矿泉水协会第二届二次理事会暨第三届地热矿泉水开发利用研讨会会议论文,16-17.
[12]	黎清华,张彦鹏,齐信,胡道功,马生明,崔振昂,涂兵,柯贤忠,陈双喜,彭康,唐世新,杨博,贾丽云,刘文涛.2022.地质调查支撑服务海南生态文明建设探索与实践[J]. 华南地质,38(2):209-225. doi: 10.3969/j.issn.2097-0013.2022.02.003
[13]	李薇. 2020. 琼北长流地区断裂的第四纪活动性研究[D]. 中国地质大学(北京)硕士学位论文.
[14]	梁定勇,许国强,肖瑶,陈晓清,李孙雄,麦发海,文健,符彩花.2021a.海口江东新区新近纪-第四纪标准地层与组合分区[J]. 科学技术与工程,21(26):11052-11063.
[15]	梁定勇,许国强,肖瑶,陈晓清,李孙雄,阮明,林亚分,殷诗勤,符彩花.2021b.海南岛北部新近纪—第四纪地层结构与沉积演化模式[J]. 地层学杂志,45(4):554-566.
[16]	刘广宁.2018.三峡库区消落带岩体劣化特性的实验研究[J]. 华南地质与矿产,34(4):302-308.
[17]	刘磊,徐勇,厉一宁,连志鹏,裴来政,李远耀.2022.武陵山湘西北地区细碎屑岩崩解性及其微观特征研究[J]. 华南地质,38(4):660-668. doi: 10.3969/j.issn.2097-0013.2022.04.008
[18]	罗文霞,钟康正,周晓娟,吕晨阳,谢跟踪,邱彭华,张金萍.2022.海口市江东新区30年来海岸带城市扩展与生态格局演变[J]. 生态学报,42(6):2164-2174.
[19]	吕昭英,陈沐龙,胡在龙,傅杨荣,魏昌欣,袁勤敏,常振宇,黄武轩.2019.琼北翁田铝质A型花岗岩的锆石U-Pb年代学、地球化学特征及其地质意义[J]. 华南地质与矿产,35(3):306-316.
[20]	齐俊. 2016. 岩溶空洞及围岩参数变异性对隧道施工安全性影响分析[D]. 北京交通大学硕士学位论文.
[21]	王超群,贾丽云,胡道功,胡健民,张磊,杨肖肖,孙东霞,麦发海,白世彪,宗开红,吕同艳,张耀玲,韩帅,韩建恩,杜建军.2022.海口市江东新区马袅-铺前断裂第四纪活动特征[J]. 地质学报,96(2):403-417. doi: 10.3969/j.issn.0001-5717.2022.02.005
[22]	王亮,龙霞,王婷婷,席振铢,陈兴朋,钟明峰,董志强.2022.等值反磁通瞬变电磁法在城市浅层空洞探测中的应用[J]. 物探与化探,46(5):1289-1295.
[23]	吴琼,王晓晗,唐辉明,刘超远,姜耀飞,徐艳君.2019.巴东组易滑地层异性层面剪切特性及水致劣化规律研究[J]. 岩土力学,40(5):1881-1889+1897.
[24]	肖尧. 2019. 竖向荷载作用下空洞稳定性分析方法研究[D]. 湖南大学博士学位论文.
[25]	徐忠胜. 1994. 海南临高县和邦国际石油化工有限公司马袅炼油厂供水水文地质勘查报告[R]. 海口:海南水文地质工程地质勘察院.
[26]	杨春和,冒海军,王学潮,李晓红,陈剑文.2006.板岩遇水软化的微观结构及力学特性研究[J]. 岩土力学,27(12):2090-2098. doi: 10.3969/j.issn.1000-7598.2006.12.002
[27]	张傲,黎清华,张彦鹏,赵信文,宋国玺.2022.基于地质体单元剖分的地下空间安全开发利用评价方法——以海口江东新区为例[J]. 华南地质,38(2):300-311. doi: 10.3969/j.issn.2097-0013.2022.02.011
[28]	张丽敏,赵会艳,路丽芳,张剑光.2016.滇中引水工程红层软岩工程地质特性及力学性质分析[J]. 水电能源科学,34(8):75-78+70.
[29]	赵纯,李厚杰,王晓龙,谢孝诚,何启明.2022.贝壳碎屑岩环境中钻孔灌注桩施工技术[J]. 建筑结构,52(S1):3113-3114.
[30]	中华人民共和国国家质量监督检验检疫总局. 2009. 岩土工程勘察规范:GB 50021—2001[S]. 北京:中国建筑工业出版社.
[31]	周汉文. 1994. 海南省海口市秀英坡农垦第二物资供销公司ZK23井饮用天然矿泉水勘查报告[R]. 武汉:中国地质大学(武汉).
[32]	朱效嘉.1996.软岩的水理性质[J]. 矿业科学技术,24(3):46-50.
[33]	Ashby M F, Raj R, Gifkins R C. 1970. Diffusion-controlled sliding at a serrated grain boundary[J]. Scripta Metallurgica, 4(9): 737-741. doi: 10.1016/0036-9748(70)90216-4
[34]	Liu S, Huang Z. 2023. Exploration of microstructure characteristics and mechanical behaviors of thermal-damaged argillaceous sandstone via LF-NMR and µ-CT technologies[J]. Geomechanics and Geophysics for Geo-Energy and Geo-Resources, 9(1): 27. doi: 10.1007/s40948-023-00535-1
