An intelligent generalization method of geological body for MapGIS geological map downsizing
-
摘要:

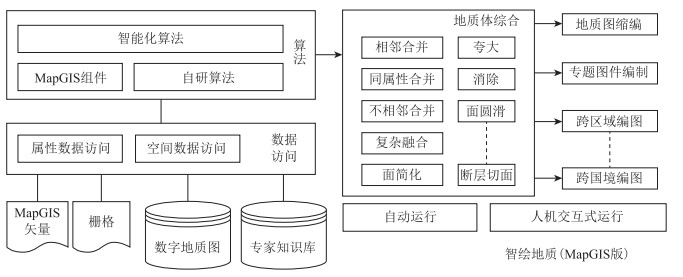

地质图缩编过程中存在地质体合并效率低、处理环节繁杂、成果质量难以保证等问题。提出了一套新的地质体智能化综合方法，依托地图综合方法、人工智能算法、地质专家知识等，采用同属性合并、空间聚合、自定义融合、地质体消除、地质体夸大等方法进行智能化处理。MapGIS版智绘地质软件中实现了地质体智能综合处理模块，采用自动或人机交互式并行工作模式，通过"一键式"操作可快速完成地质体综合任务。经实际数据测试，验证了地质图缩编中地质体智能综合方法的正确性，可节省80%以上的工作量，极大提高了编图人员的工作效率，对未来开启地质图件智能化编制具有重要意义。
Abstract:Some complex problems have to be faced during medium-small scale map making from large scale geological map, such as low efficiency to merge massive geological polygons, complicated processing procedures, and being difficult in assuring data quality.This paper proposes a novel intelligent generalization method for geological body based on cartographic and artificial intelligence.Dissolving, spatial aggregation, customized fusion, elimination and exaggeration are employed to perform intelligent processing integrating map generalization and intelligent algorithms.iMapower(MapGIS version)implements the above generalization methods in corresponding modules, which can run automatically or in the form of human-computer interaction.It is very easy to complete most of complete geological body mapping tasks just clicking one time.Using real data to verify the proposed method is effective and can be corrected during mapping from large-scale map to small-scale map, and it can save at least 85 percent of geologic body generalization workload.It can greatly improve the work efficiency and assure the data quality.Furthermore, this way can play an important role in pursuing intelligent compilation of geological map.
-
-
表 1 地质体综合核心功能
Table 1. The list of key functions of geological body generalization
功能名称 图示 简要说明 同属性合并

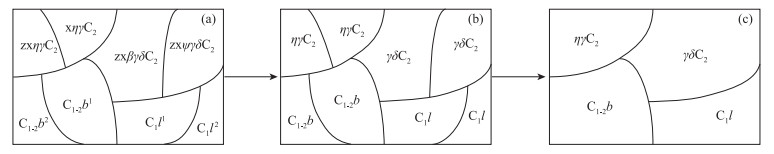

自动消除空间位置相邻、指定属性值(一或多)相同的大规模地质体 “凸壳”融合

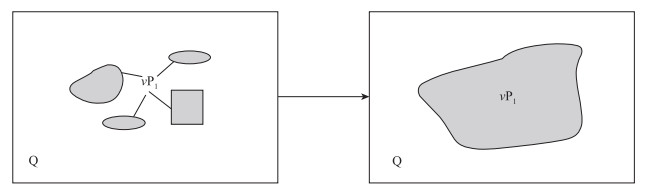

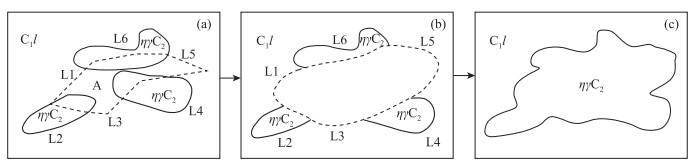

可将空间位置离散的、面积较小、同类型的多个重要地质体自动融合形成一个新的地质体 复杂地质体融合

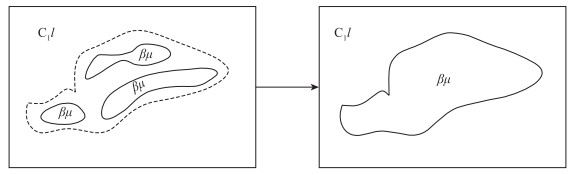

手绘一个多边形，将多个空间相近、属性相同或相似的地质体融合形成一个新的大地质体 合并区及边界调整
对多图幅面状要素进行合并，可自动消除图幅边界、合并相同地质体等(指定属性支持) 消除简单包含地质体

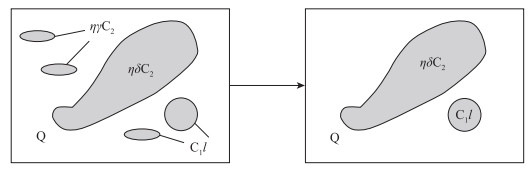

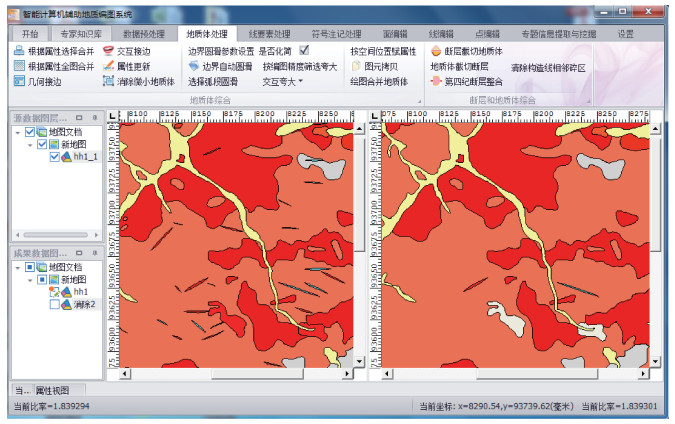

可单个或一次性快速移除多个面积小于阈值、被完全包含的小地质体，并保持正确的拓扑关系 消除复杂接触地质体

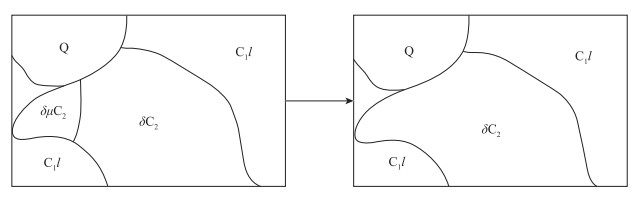

可快速移除面积小于阈值、与至少两个及以上地质体有复杂空间接触关系(相交、相邻)的小地质体 缝隙区填充
可自动检测并按指定方法填充地质体间的缝隙区，并保证拓扑关系正确

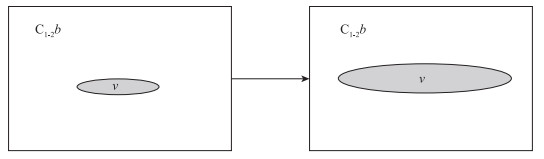

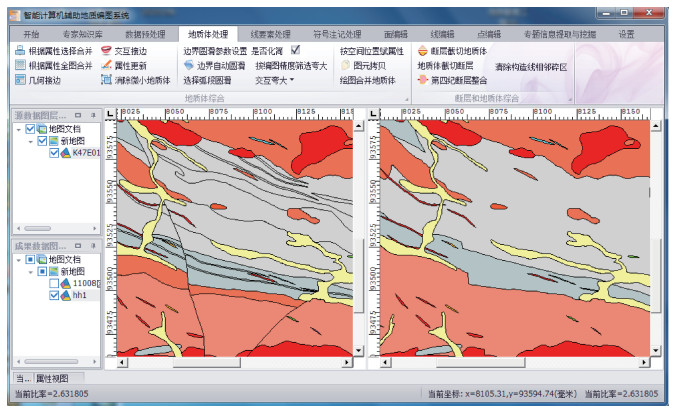

将较小“碎片”智能地融入空间相邻或相近“大”地质体中重要地质体夸大

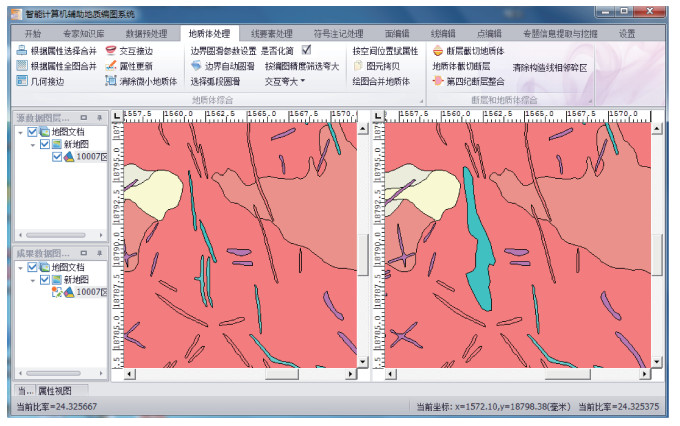

在保持几何形状相似的前提下，将大比例尺地图的小地质体等比例扩大，以保证在小比例尺地图中可见 地质体边界圆滑
对某个边界复杂的地质体进行整个或部分边界的智能化圆滑(可与简化组合使用) 划线分割区
立足于地质规律，使用一个或多个线状要素(如断层)自动切割面状要素(如地质体)
