The processing effect comparison and optimization of small subdomain filtering method in potential field data
-
摘要:
重磁位场数据处理解释的主要任务之一是研究推断地质体的边界位置，而通过对重磁位场数据进行一定方法滤波处理后的相关图件可直观显示地质体的边界。小子域滤波法是众多滤波方法中的一种，前人利用小子域滤波法识别地质体边界位置有较多的研究，目前已有10种类型的小子域滤波法，但是鲜有对10种方法滤波效果的系统研究，给使用者带来诸多不便。因此，设计2组理论模型对比了10种方法的处理效果，并根据试验分析优选了最佳的滤波参数。理论模型与实际资料处理结果表明，滑动形子域滤波法对地质体边界增强的效果最好，且滤波窗口选择5×5数据点、迭代1次即可；对称形子域滤波法在滤除随机噪声的同时能够较好的保持原始异常场的梯度变化特征，滤波窗口选择5×5数据点、迭代2次较好。
Abstract:The study of the edge location of the geological body is the most important task in the processing and interpretation of gravity and magnetic potential field data. The results of relevant map can show the geological body's edge location directly by means of filtering processing with the gravity and magnetic potential field data. Small subdomain filtering is one of the filtering methods, and it has been used by many researchers to recognize the edge location of the geological body. There are 10 kinds of small subdomain filtering methods at present; however, rare studies have analyzed the filtering effect about those methods systematically, and this brings much inconvenience to users. Therefore, the authors designed 2 theoretical models to compare their filtering results and then selected the optimal filtering parameters. The results of theoretical model and field data show that the moving shape small subdomain filtering method has the best effect on enhancing the edge location of the geological body, and the filtering window chooses 5×5 points and 1 iteration. The symmetrical shape small subdomain filtering method can preserve the main gradient direction when filtering the random noise, and the filtering window chooses 5×5 points and 2 iterations.
-
-

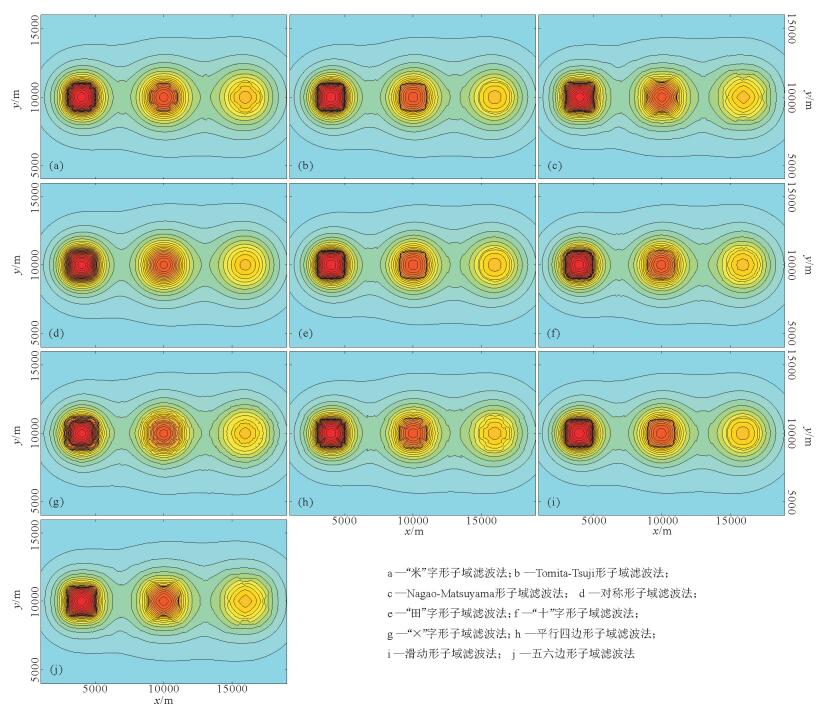

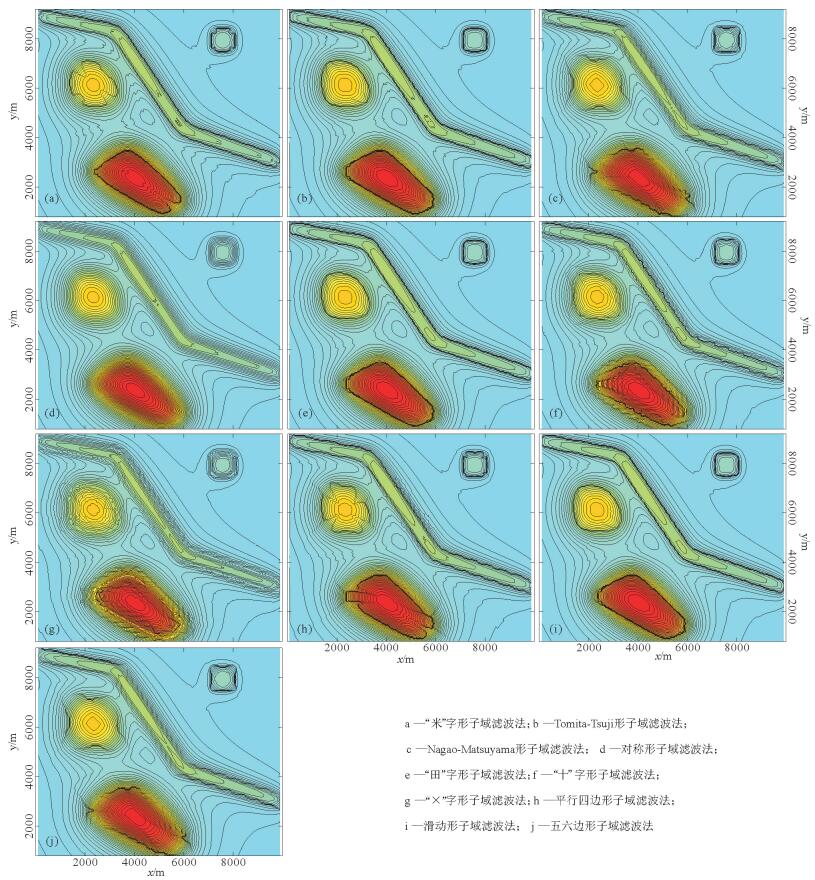

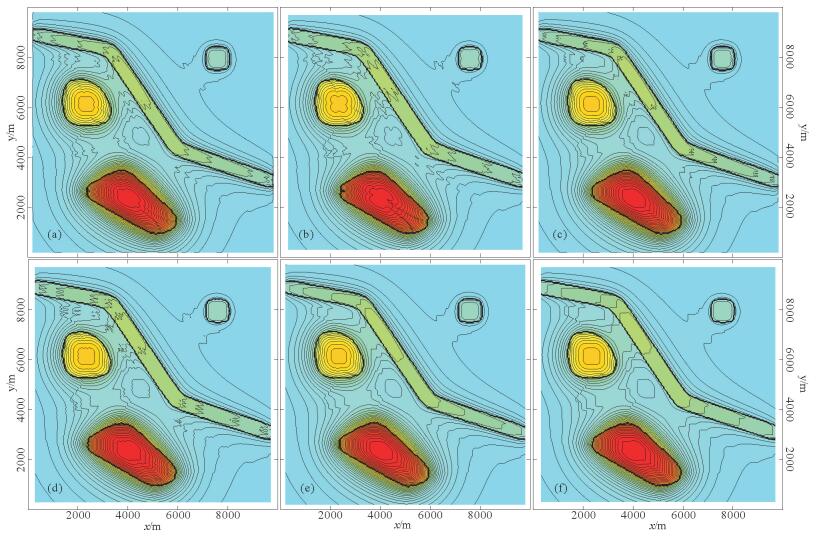

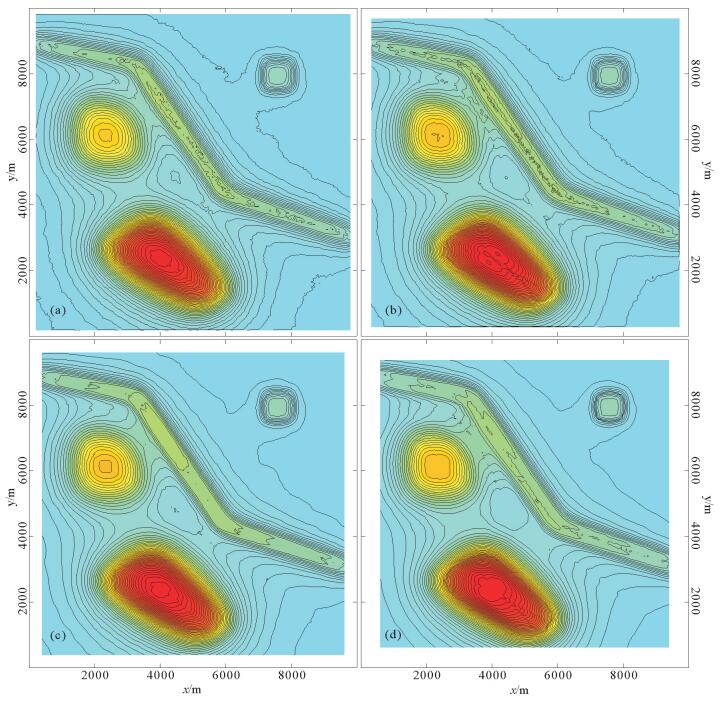

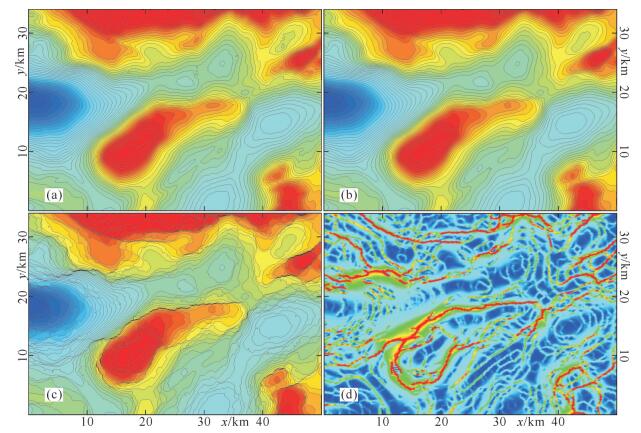

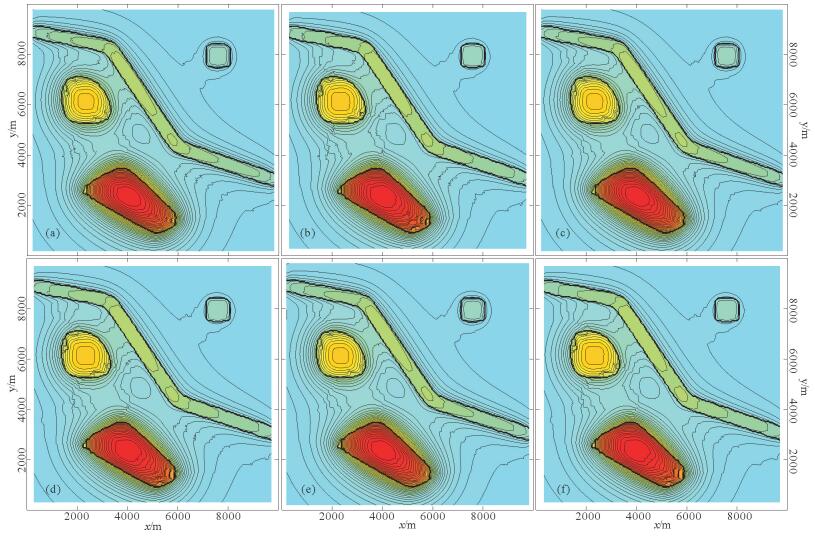

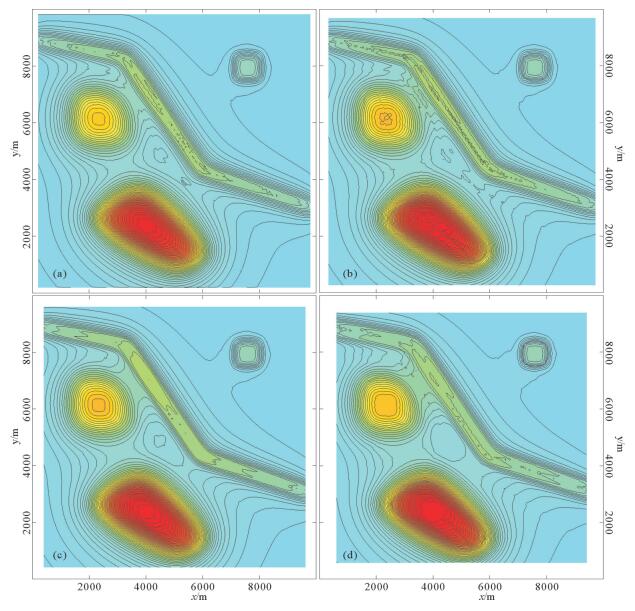

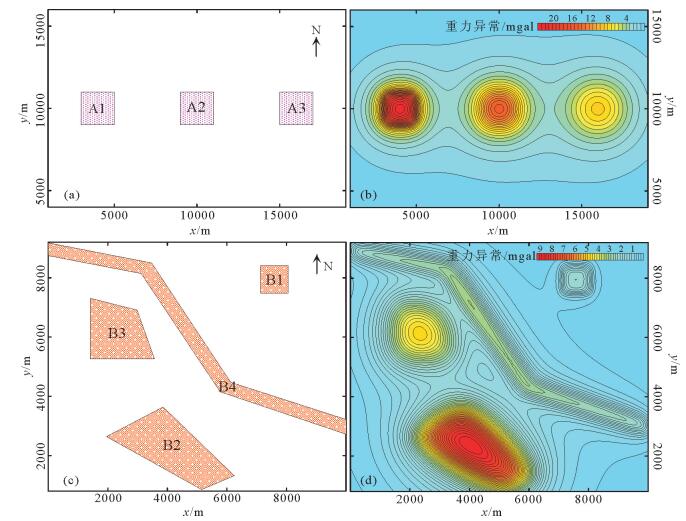

表 1 理论模型参数
Table 1. Parameters of the theoretical model
模型编号 地质体编号 x，y角点坐标/m 顶面埋深/m 底面埋深/m 密度差/(g· cm-3) A1 （3000，9000）; （5000，9000）; （5000，11000）; （3000，11000） 100 2100 0.7 A A2 （9000，9000）; （11000，9000）; （11000，11000）; （9000，11000） 500 2500 0.7 A3 （15000，9000）; （17000，9000）; （17000，11000）; （15000，11000） 1100 3100 0.7 B1 （7125，7485）; （8050，7485）; （8050，8415）; （7125，8415） 100 200 0.7 B2 （3855，3640）; （1960，2640）; （5160，855）; （6250，1320） 400 1000 0.7 B B3 （1425，7292）; （1425，5278）; （3554，5278）; （2986，6920） 600 1000 0.7 B4 （0，8750）; （3100，8150）; （5800，4150）; （10000，2733）;
（10000，3200）; （6150，4500）; （3450，8500）; （0，9170）200 400 0.7
下载: 导出CSV
-
[1] 杨高印.位场数据处理的一项新技术——小子域滤波法[J].石油地球物理勘探, 1995, 30(2):240-244. http://kns.cnki.net/KCMS/detail/detail.aspx?filename=sydq199502011&dbname=CJFD&dbcode=CJFQ
[2] 王万银, 邱之云, 杨永, 等.位场边缘识别方法研究进展[J].地球物理学进展, 2010, 25(1):196-210. http://d.old.wanfangdata.com.cn/Periodical/dqwlxjz201001027
[3] 严良俊, 胡文宝, 姚长利.重磁资料面积处理中的滤波增强技术与应用[J].勘探地球物理进展, 2006, 29(2):102-103. http://d.old.wanfangdata.com.cn/Periodical/ktdqwljz200602006
[4] 马涛, 王铁成, 王雨.一种改进的网格数据保持梯度滤波方法[J].石油地球物理勘探, 2007, 42(2):198-201. http://kns.cnki.net/KCMS/detail/detail.aspx?filename=sydq200702014&dbname=CJFD&dbcode=CJFQ
[5] 张凤旭, 张凤琴, 刘财, 等.断裂构造精细解释技术——三方向小子域滤波[J].地球物理学报, 2007, 50(5):1543-1550. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=dqwlxb200705031
[6] 张凤旭, 刘万崧, 张兴洲, 等.用重力三方向小子域滤波解释伊通盆地断裂[J].地球科学——中国地质大学学报, 2009, 34(4):665-672. http://d.old.wanfangdata.com.cn/Periodical/dqkx200904013
[7] 张凤旭, 张兴洲, 张凤琴, 等.中国东北地区重力场研究——利用改进的三方向小子域滤波划分主构造线及大地构造单元[J].地球物理学报, 2010, 53(6):1475-1485. http://d.old.wanfangdata.com.cn/Periodical/dqwlxb201006025
[8] 肖锋, 吴燕冈, 孟令顺.位场数据处理中小子域滤波的改进[J].石油地球物理勘探, 2010, 45(1):136-139. http://d.old.wanfangdata.com.cn/Periodical/sydqwlkt201001023
[9] 蒋甫玉, 高丽坤.基于改进的小子域滤波的重力异常及重力梯度张量边缘增强[J].应用地球物理, 2012, 9(2):119-130. http://manu09.magtech.com.cn/jweb_yydqwl/CN/abstract/abstract55.shtml
[10] 马国庆, 杜晓娟, 李丽丽.优化小子域滤波方法研究及其应用[J].石油地球物理勘探, 2013, 48(4):658-662. http://d.old.wanfangdata.com.cn/Periodical/sydqwlkt201304022
[11] 段晓旭. 重磁异常小子域滤波算法的分析研究与改进[D]. 中国地质大学(北京)硕士学位论文, 2014.
http://cdmd.cnki.com.cn/Article/CDMD-11415-1014233762.htm [12] 蔡钟, 倪小东.重力异常处理中小子域滤波法的改进[J].河北工程大学学报(自然科学版), 2015, 32(4):47-51. http://d.wanfangdata.com.cn/Periodical_hbjzkjxyxb201504011.aspx
[13] 夏玲燕, 吴汉宁, 柏冠军, 等.柴达木盆地航磁资料微弱信息增强技术研究及在线性构造识别中的应用[J].地球物理学进展, 2008, 23(4):1058-1062. http://manu39.magtech.com.cn/Geoprog/CN/abstract/abstract2509.shtml
[14] 许海红, 袁炳强, 杨高印, 等.小子域滤波联合总水平导数在重力资料处理中的应用——以内蒙古银额盆地EQ区块断裂构造识别为例[J].地质通报, 2014, 33(11):1853-1860. doi: 10.3969/j.issn.1671-2552.2014.11.024 http://dzhtb.cgs.cn/ch/reader/view_abstract.aspx?file_no=20141122&flag=1
[15] Wilhelm B, Mark J B. Principles of Digital Image Processing: Advanced Methods[M]. Springer-Verlag London, 2013.
[16] 曾华霖.重力场与重力勘探[M].北京:地质出版社, 2005:235-238.
-
