中国地质科学院郑州矿产综合利用研究所主办
高级检索

红土镍矿酸浸渣与硅藻土的吸放湿性能比较

,  ,  ,  ,

文章导航 > 矿产保护与利用 > 2018 > (4): 89-92, 96

上一篇

下一篇

吕文强, 狄永浩, 李兴东, 孙志明, 郑水林. 红土镍矿酸浸渣与硅藻土的吸放湿性能比较[J]. 矿产保护与利用, 2018, (4): 89-92, 96. doi: 10.13779/j.cnki.issn1001-0076.2018.03.037
引用本文: 吕文强, 狄永浩, 李兴东, 孙志明, 郑水林. 红土镍矿酸浸渣与硅藻土的吸放湿性能比较[J]. 矿产保护与利用, 2018, (4): 89-92, 96. doi: 10.13779/j.cnki.issn1001-0076.2018.03.037
shu
LYU Wenqiang, DI Yonghao, LI Xingdong, SUN Zhiming, ZHENG Shuilin. Comparison of Moisture Absorption and Desorption Properties of Acid-leaching Residue of Laterite Nickel with Diatomite[J]. Conservation and Utilization of Mineral Resources, 2018, (4): 89-92, 96. doi: 10.13779/j.cnki.issn1001-0076.2018.03.037
Citation: LYU Wenqiang, DI Yonghao, LI Xingdong, SUN Zhiming, ZHENG Shuilin. Comparison of Moisture Absorption and Desorption Properties of Acid-leaching Residue of Laterite Nickel with Diatomite[J]. Conservation and Utilization of Mineral Resources, 2018, (4): 89-92, 96. doi: 10.13779/j.cnki.issn1001-0076.2018.03.037
shu

红土镍矿酸浸渣与硅藻土的吸放湿性能比较

  • 中国矿业大学(北京) 化学与环境工程学院，北京 100083

  • 基金项目:
    吉林省重点科技研发项目（20180201078GX）
详细信息
    作者简介: 吕文强(1992-), 男, 硕士研究生, 主要从事非金属矿物材料方面的研究
    通讯作者: 郑水林, 教授, 研究方向为选矿与非金属矿深加工、矿物材料与应用、表面改性与复合等

  • 中图分类号: TD926.4+2

Comparison of Moisture Absorption and Desorption Properties of Acid-leaching Residue of Laterite Nickel with Diatomite

  • School of Chemical and Environmental Engineering, China University of Mining & Technology, Beijing 100083, China

More Information
    Corresponding author: ZHENG Shuilin

    摘要

  • 通过干燥器法，对红土镍矿酸浸渣和硅藻土在三种湿度下的吸湿性能进行了研究，并比较了二者的放湿性能，对二者的粒度和孔结构进行了分析和比较。研究表明：红土镍矿酸浸渣的调湿性能优于硅藻土，其吸湿量、吸湿速率、放湿量、放湿速率等指标均超过了硅藻土；且红土镍矿酸浸渣的比表面积和粒度均大于硅藻土，结合调湿性能分析，红土镍矿酸浸渣适合作为一种优良的调湿材料。

    The moisture absorption properties of acid-leaching residue of laterite nickel and diatomite in three kinds of humidity were studied by means of desiccant method, and the moisture desorption properties of the two were compared. The particle size and pore structure of the two were analyzed and compared. The results show that the humidity controlling of acid-leaching residue lateritic nickel is better than diatomite, and its indexes such as moisture absorption, moisture absorption rate, moisture desorption and moisture desorption rate all surpass diatomite. Moreover, the specific surface area and particle size of acid-leaching residue of laterite nickel are larger than diatomite. According to the analysis of humidity controlling, acid-leaching residue of laterite nickel is suitable as an excellent humidity control material.

    • HTML全文
  • 加载中

  • 图 1  干态75%RH吸湿72 h后放湿至33%RH

    Figure 1.

    下载: 全尺寸图片 幻灯片

    图 2  干态85%RH吸湿72 h后放湿至33%RH

    Figure 2.

    下载: 全尺寸图片 幻灯片

    图 3  干态98%RH吸湿72 h后放湿至33%RH

    Figure 3.

    下载: 全尺寸图片 幻灯片

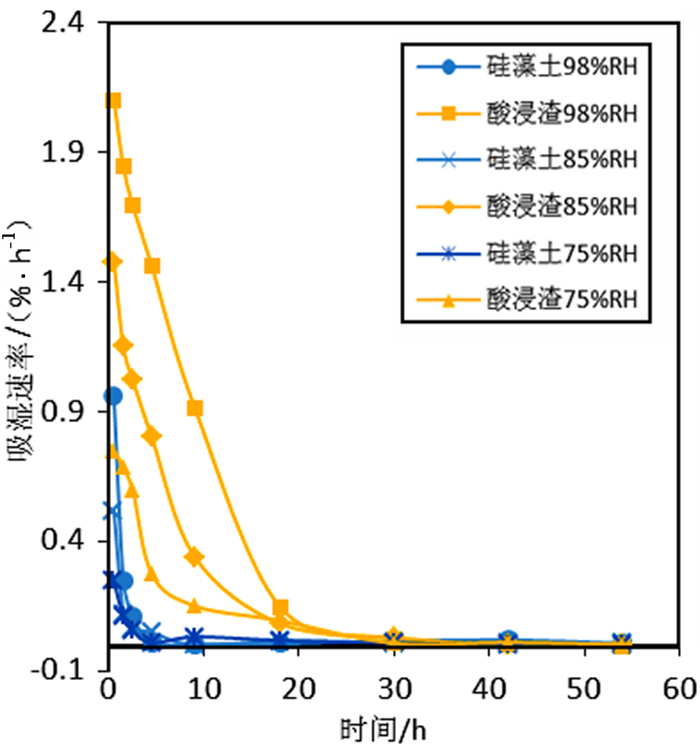

    图 4  两种矿物在三个湿度环境的吸湿速率

    Figure 4.

    下载: 全尺寸图片 幻灯片

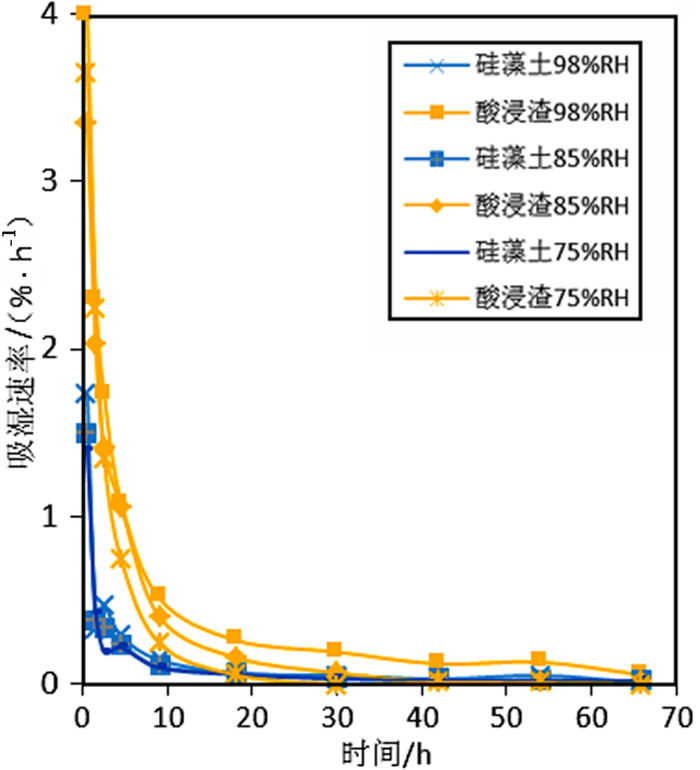

    图 5  两种矿物在三个湿度环境的放湿速率

    Figure 5.

    下载: 全尺寸图片 幻灯片

    图 6  湿度对两种矿物的吸湿量影响

    Figure 6.

    下载: 全尺寸图片 幻灯片

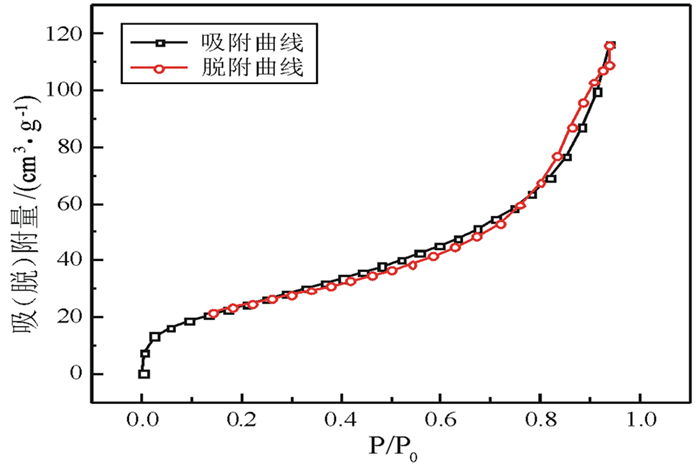

    图 7  红土镍矿酸浸渣等温吸附曲线

    Figure 7.

    下载: 全尺寸图片 幻灯片

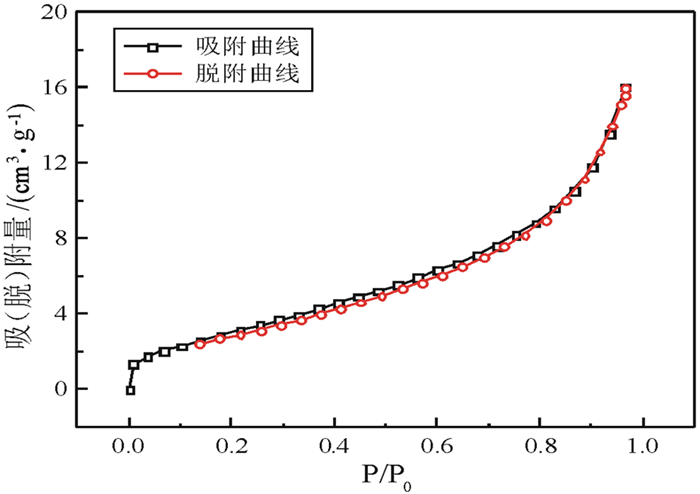

    图 8  硅藻土等温吸附曲线

    Figure 8.

    下载: 全尺寸图片 幻灯片

    表 1  主要化学成分    /%

    Table 1.  The main chemical composition

    成分 SiO2 Al2O3 Fe2O3 CaO MgO TiO2 K2O Na2O LOI
    硅藻土 87.05 1.29 0.41 0.01 0.1 0.07 - - 9.65
    酸浸渣 79.18 0.32 4.82 0.54 1.17 0.055 0.085 0.54 11.15
    下载: 导出CSV

    表 2  粒度分布

    Table 2.  The particle size distribution

    累计率 d10/μm d50/μm d97/μm
    硅藻土/% 2.69 8.70 53.39
    红土镍矿酸浸渣/% 4.32 15.66 66.30
    下载: 导出CSV

    表 3  比表面积等孔结构数据

    Table 3.  The specific surface area and other pore structure data

    孔结构 比表面积/(m2·g-1) 孔体积/(cm3·g-1) 孔径/nm
    硅藻土 10.681 0.025 7.893
    红土镍矿酸浸渣 84.196 0.180 7.661
    下载: 导出CSV
    • 参考文献(8)
  • [1]

    吴懿. 调湿材料性能及其评价方法的研究[D]. 长沙: 湖南大学, 2016.

    [2]

    胡志波. 硅藻土及复合材料孔结构和表面特性与调湿性能研究[D]. 北京: 中国矿业大学(北京), 2017.

    [3]

    尹胜男, 胡志波, 演阳, 等.硅藻土的孔结构特性对吸湿和放湿性能的影响[J].硅酸盐通报, 2016, 35(5):1433-1437. http://d.old.wanfangdata.com.cn/Periodical/gsytb201605019

    [4]

    成钢.ISO12571建筑材料及制品的湿热性能——吸湿性能的测定[J].保温材料与节能技术, 2001(1):23-25. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=QK200101760957

    [5]

    李国胜. 海泡石矿物材料的显微结构与自调湿性能研究[D]. 天津: 河北工业大学, 2005.http://www.wanfangdata.com.cn/details/detail.do?_type=degree&id=Y843679

    [6]

    严继民, 张启元, 高敬琮.吸附与凝聚:第二版[M].北京:科学技术出版社, 1986:97-112.

    [7]

    渡村信冶, 前田雅喜.多孔质セラミツワクスにる调湿材料の开发[J].机能材料, 1997, 17(2):22.

    [8]

    蒋正武.调湿材料的研究进展[J].材料导报, 2006(10):8-11. doi: 10.3321/j.issn:1005-023X.2006.10.003

    • 相关文章
  • 施引文献
  • 资源附件(0)
  • 加载中

图(8)

表(3)

计量
  • 文章访问数:  860
  • PDF下载数:  43
  • 施引文献:  0
出版历程
收稿日期:  2018-03-17
刊出日期:  2018-08-25

目录

    版权所有：中国地质调查局发展研究中心 copyright @2020
    返回
