-
摘要:

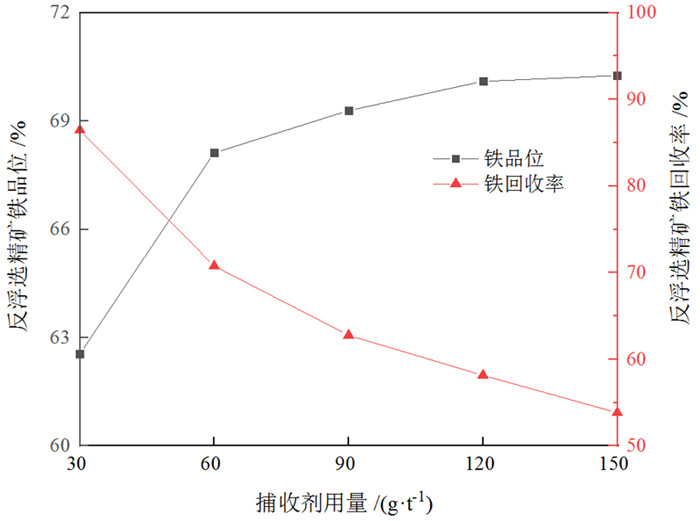

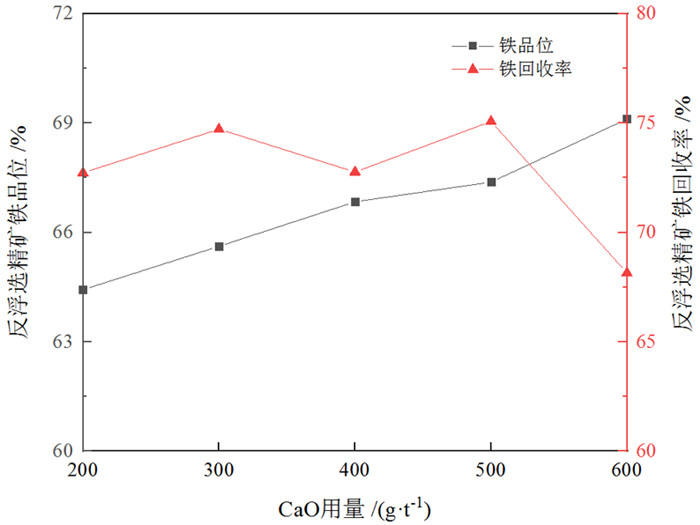

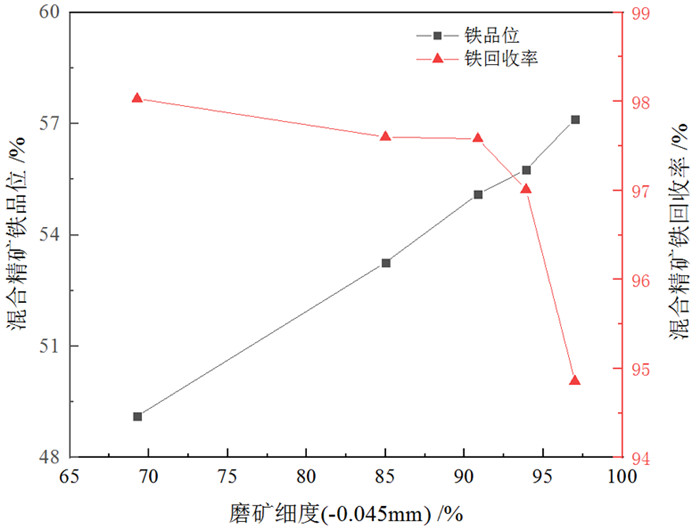

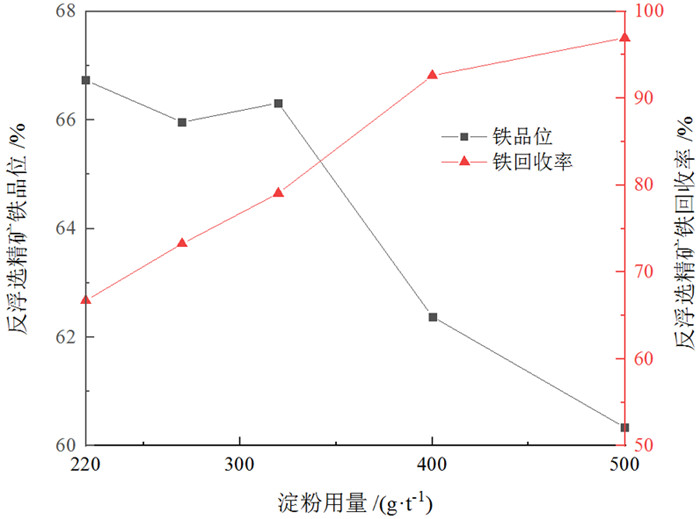

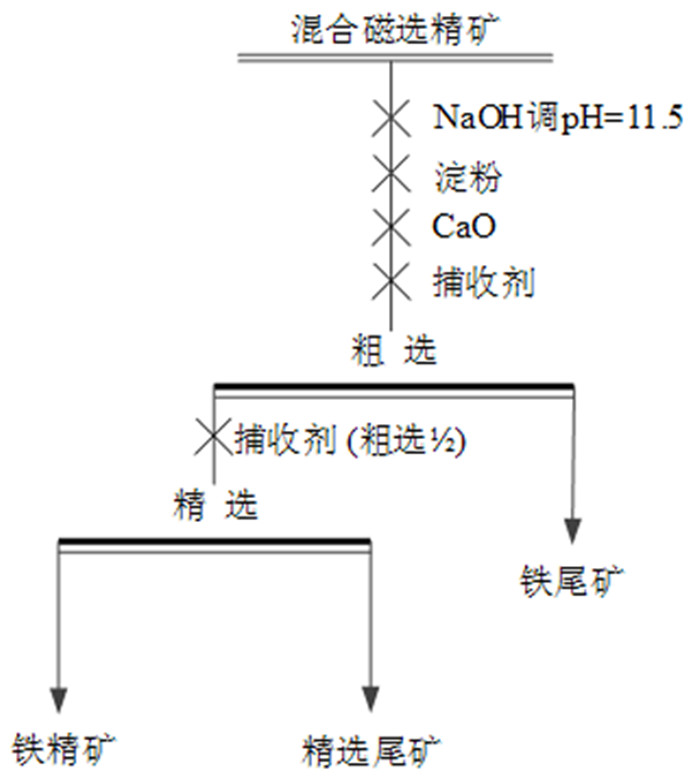

鞍山某铁矿石铁品位为32.19%，铁主要以磁铁矿及赤铁矿形式存在，主要脉石矿物为石英。针对该矿石采用磁选—反浮选原则流程进行试验研究，以期确定合理的工艺参数，为该类矿石资源的高效开发利用提供技术支撑。结果表明：原料在磨矿细度-0.045 mm含量为85%，弱磁选磁场磁感应强度为0.1 T，强磁选背景磁感应强度为0.5 T的条件下得到混合磁选精矿；再采用1次粗选1次精选3次扫选反浮选工艺，反浮选中抑制剂淀粉用量为320 g/t、活化剂氧化钙用量为500 g/t、油酸类捕收剂总用量为135 g/t（粗选为90 g/t和精选为45 g/t）；获得了铁品位为69.97%、回收率80.64%的铁精矿。
Abstract:The iron content of an iron ore from Anshan is 32.19%. The iron minerals are mainly magnetite and hematite. The gangue minerals mainly include quartz. For this ore, the magnetic separation-reverse flotation tests were conducted for determining process parameters reasonably and guiding development and utilization of such ore. The test results indicated that the mixed magnetic concentrate was obtained with the grinding fineness under 0.045 mm of 85%, weak magnetic separation magnetic field magnetic induction intensity of 0.1 T, strong magnetic separation background magnetic induction intensity of 0.5 T. Then the process of one roughing, one cleaning and three scavenging flotation was adopted. The final iron concentrate with the grade of 69.97% and the recovery of 80.64% could be obtained under the conditions of the starch dosage of 320 g/t, the calcium oxide dosage of 500 g/t and the total oleate collector dosage of 135 g/t (90 g/t in roughing, 45 g/t in cleaning) in the reverse flotation.
-
Key words:
- ironore /
- grind /
- magnetic separation /
- reverse flotation
-
-

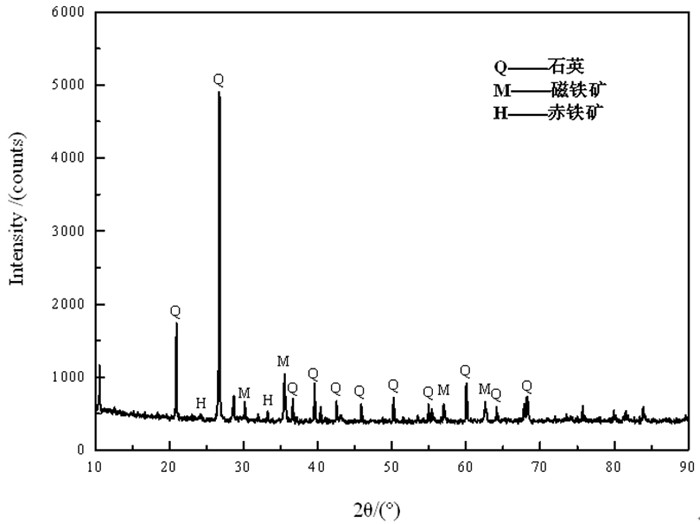

表 1 矿石化学多元素分析结果
Table 1. Chemicalmulti-elementcompositionanalysisresultsof raw ore
成分 TFe FeO SiO2 CaO MgO Al2O3 P S 含量/% 32.19 14.83 47.84 2.34 2.6 0.15 0.035 0.002
下载: 导出CSV
表 2 矿石铁物相分析
铁物相 磁性铁矿物中的铁 碳酸铁矿物中的铁 赤褐铁矿中的铁 硅酸铁矿物中的铁 TFe 含量/% 24.36 0.44 6.43 0.92 32.15 分布率/% 75.77 1.37 20.00 2.86 100.00
下载: 导出CSV

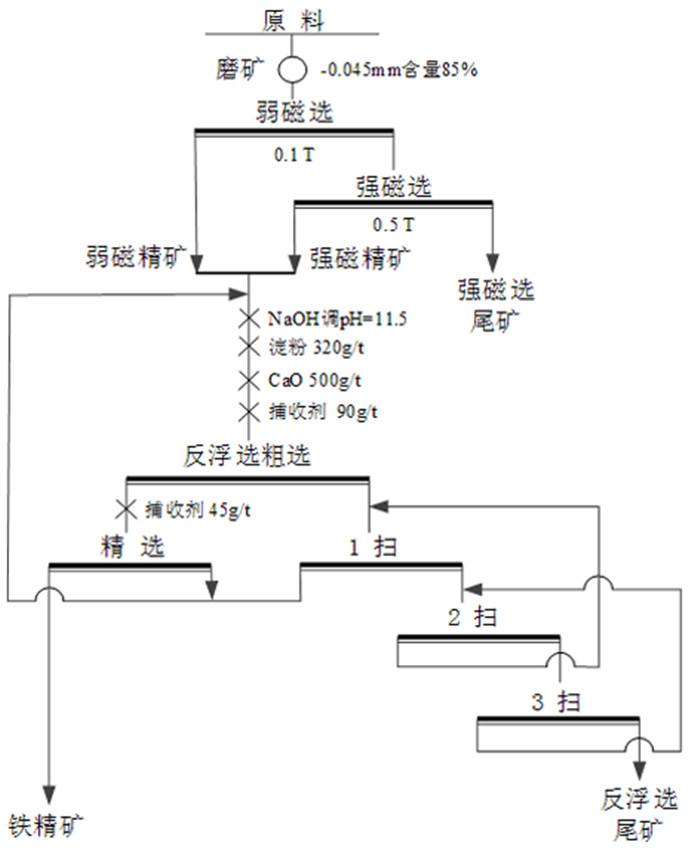

表 3 全流程试验结果
Table 3. Results of closed circuit test
产品名称 产率/% 铁品位/% 铁回收率/% 铁精矿 36.74 69.97 80.64 反浮选铁尾矿 22.20 24.28 16.91 强磁选尾矿 41.06 1.90 2.45 原矿 100.00 31.88 100.00
下载: 导出CSV
-
[1] 韩跃新, 高鹏, 李艳军, 等. 我国铁矿资源"劣质能用、优质优用"发展战略研究[J]. 金属矿山, 2016(12): 2-8. https://www.cnki.com.cn/Article/CJFDTOTAL-JSKS201612003.htm
[2] 罗勇军, 罗麟. 国产铁矿和进口铁矿价差扩大的原因探讨[J]. 现代矿业, 2019, 35(5): 5-8. https://www.cnki.com.cn/Article/CJFDTOTAL-KYKB201905003.htm
[3] 刘长正, 曹志成, 彭程, 崔慧君. 低品位难选铁矿转底炉直接还原中试研究[J]. 矿产保护与利用, 2020, 40(4): 58-63. http://kcbh.cbpt.cnki.net/WKD/WebPublication/paperDigest.aspx?paperID=393afae1-a2cd-4927-bc49-f99bd38b109e
[4] 唐复平. 全球铁矿行业技术发展指南[M]. 北京: 冶金工业出版社, 2015.
[5] 王强, 苏德生, 薛嘉. 河南某褐铁矿选矿工艺试验[J]. 现代矿业, 2020, 36(11): 125-128. https://www.cnki.com.cn/Article/CJFDTOTAL-KYKB202011036.htm
[6] 崔宝玉, 魏德洲, 李天舒, 刘凯凯, 丁士瑞. 齐大山铁矿选矿工艺优化研究[J]. 金属矿山, 2016(8): 75-80. doi: 10.3969/j.issn.1001-1250.2016.08.015
[7] 夏夕雯, 梁广泉, 朱一民. 新型常温捕收剂DX-1浮选司家营铁矿混磁精矿试验研究[J]. 矿产保护与利用, 2018(3): 140-144. http://kcbh.cbpt.cnki.net/WKD/WebPublication/paperDigest.aspx?paperID=6274c49b-241d-4fc7-b06a-7bf19ce9e005
[8] ZHONG HC. An experimental research on cationic reverse flotation of Anshan-type iron ores[J]. Materials Science Forum, 2020, 6038 : 359-367. http://www.scientific.net/MSF.980.359
[9] 宫贵臣, 刘杰, 韩跃新, 等. 超级铁精矿高效制备试验研究[J]. 矿产综合利用, 2018(4): 42-45. https://www.cnki.com.cn/Article/CJFDTOTAL-KCZL201804009.htm
[10] 张淑敏, 袁帅, 陈国岩, 等. 关宝山铁矿石搅拌磨细磨—磁选—反浮选试验[J]. 金属矿山, 2018, 503(5): 82-85. https://www.cnki.com.cn/Article/CJFDTOTAL-JSKS201805018.htm
[11] 李明阳, 陈泽, 胡义明, 张颖异, 皇甫明柱, 王俊祥, 刘军. 组合高分子抑制剂对霓石和镜铁矿可浮性的影响[J]. 矿产保护与利用, 2019, 39(1): 5-9. http://kcbh.cbpt.cnki.net/WKD/WebPublication/paperDigest.aspx?paperID=c30ae79f-9cbb-4da3-b28f-aafd6b882a56
[12] 石云良, 邱冠周, 胡岳华, 等. 石英浮选中的表面化学反应[J]. 矿冶工程, 2001(3): 43-45, 48. https://www.cnki.com.cn/Article/CJFDTOTAL-KYGC200103012.htm
-
图(8)
表(3)
计量
- 文章访问数: 878
- PDF下载数: 75
- 施引文献: 0
