神狐海域与西沙海槽天然气水合物成藏模式对比

朱其; 吴其林; 吴迅达; 何丽娟; 侯志平

doi:10.16028/j.1009-2722.2017.07006

神狐海域与西沙海槽天然气水合物成藏模式对比

1.
中海石油(中国)有限公司湛江分公司，湛江 524057

2.
广东石油化工学院石油工程学院，广东茂名 525000

基金项目:
国家863计划项目子课题"天然气水合物地球物理识别方法研究"(CCL2014SKPS0048)

详细信息

作者简介: 朱其(1983-)，男，硕士，工程师，主要从事石油与天然气勘探研究和对外合作管理工作.Email:zhuqi1@cnooc.com.cn

通讯作者: 吴其林(1982-)，男，博士，工程师，主要从事海上油气田地震地质综合研究工作.Email:wuql8@cnooc.com.cn

中图分类号: P618.18

收稿日期: 2017-05-15

刊出日期: 2017-07-28

A COMPARATIVE STUDY ON GAS HYDRATE ACCUMULATIONS IN SHENHU AREA AND XISHA TROUGH

1.
CNOOC China Limited Zhanjiang Branch, Zhanjiang 524057, China

2.
College of Petroleum Engineering, Guangdong University of Petrochemical Technology, Maoming 525000, Guangdong, China

More Information

Corresponding author: WU Qilin, wuql8@cnooc.com.cn

Received Date: 15 May 2017

Publish Date: 28 July 2017

摘要

摘要:
南海北部神狐海域与西沙海槽天然气水合物资源量丰富，但两地区天然气水合物成藏条件及成藏机制存在一定的差异。通过两海域水深、温度压力、气源、气体运移、储层等水合物成藏要素与成藏模式的分析对比，获取了3点新认识：①两地区海域水深、温压条件、气源类型、气体运移条件、水合物储层类型和成藏模式基本类似；②综合天然气水合物气源及供给运聚系统类型剖析，提出神狐海域主要以“自源与他源渗漏复合型”水合物成藏模式为主；③西沙海槽水合物成藏模式属典型的“他源渗漏型”。研究结果表明，落实气源与不同类型气体运移通道的时空耦合匹配关系是该区水合物勘探评价的关键。
- 西沙海槽 /
- 神狐海域 /
- 气源 /
- 水合物成藏模式 /
- 运移通道
Abstract:
There are great amount of natural gas hydrate resources in the Shenhu area and Xisha Trough, the north of South China Sea.However, there are differences in both the reservoir forming conditions and accumulation mechanism of gas hydrate between the two regions.In this paper, through the analysis and comparison of water depth, temperature, pressure, gas source, gas migration, as well as reservoir characters and other factors, we reached some conclusions as follows.①The two regions are similar in terms of water depth, temperature and pressure conditions, gas source type, gas migration conditions, hydrate reservoir type and reservoir characteristics.②Based on the analysis of the gas source, the supply and transportation system of natural gas, it is believed that the formation of gas hydrate in the Shenhu area is dominated by the "self-source and heterogeneous source leakage complex " model.③The gas hydrate in the Xisha Trough is a typical hydrate of "heterogeneous leakage type".The results of the study suggest that the time-space matching between gas source and migration channels is the key to the evaluation of hydrate exploration in this area.
- Xisha Trough /
- Shenhu area /
- gas source /
- gas hydrate accumulation /
- migration channel

HTML全文

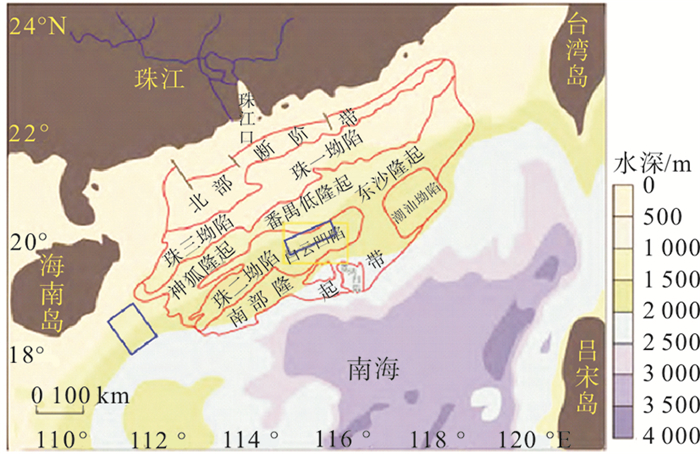

图 1 神狐海域和西沙海槽位置(蓝色方框标注研究海域, 据文献[14]修改)

Figure 1.

下载: 全尺寸图片幻灯片

图 2 白云凹陷神狐深水海域气烟囱典型地震剖面

Figure 2.

下载: 全尺寸图片幻灯片

图 3 西沙海槽疑似火山底辟地震剖面

Figure 3.

下载: 全尺寸图片幻灯片

图 4 W11井与W17井C1/C2(据文献[8, 9])

Figure 4.

下载: 全尺寸图片幻灯片

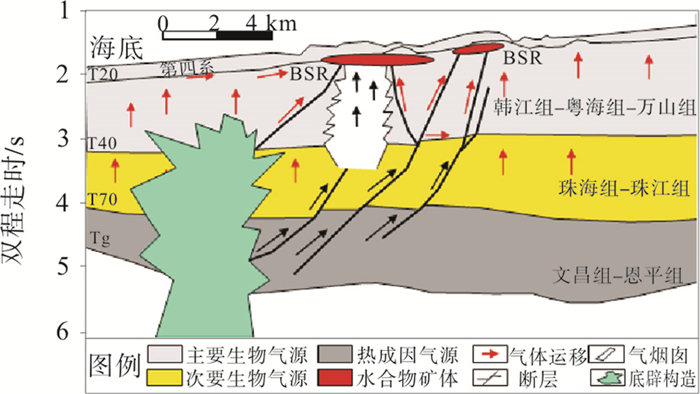

图 5 神狐海域“自源与他源渗漏复合型”成藏模式(据文献[14]修改)

Figure 5.

下载: 全尺寸图片幻灯片

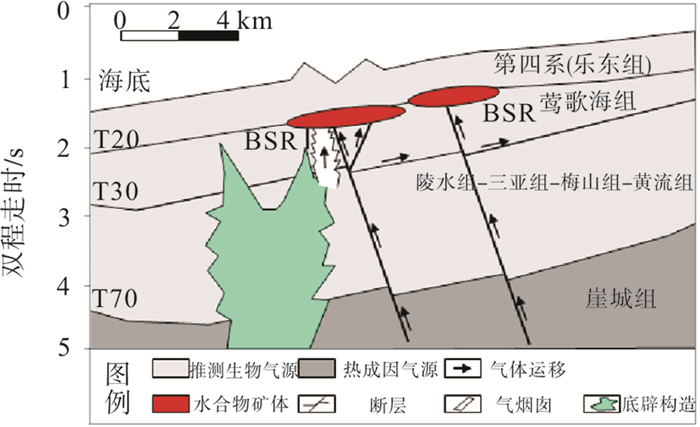

图 6 西沙海槽“他源渗漏型”成藏模式(据文献[22]修改)

Figure 6.

下载: 全尺寸图片幻灯片

表 1 两海域水合物形成的水深、海底温压条件对比

Table 1. Comparison of water depth, temperature and pressure for gas hydrate formation

水合物理论形成条件	水深/m(＞300)	温度/℃(0~10)	压力/MPa(3~30)
神狐海域(有利区)	885~1 530	海底温度一般＜4	一般＞10
西沙海槽(有利区)	485~2 000	海底温度一般＜11	一般＞5

下载: 导出CSV

表 2 神狐海域与西沙海槽气源资源量对比

Table 2. Comparison of gas source in Shenhu area and Xisha Trough /(×10⁸)m³

气源条件	热成因气资源量	生物成因气资源量+亚生物成因气资源量	累计资源量(水合物天然气)
神狐海域	8 714.32	3 786.70	12 501.02
西沙海槽	7 900	3 470	11 370
神狐海域、西沙海槽分别以白云凹陷或白云凹陷北部、琼东南盆地或长昌凹陷计算量替代

下载: 导出CSV

表 3 神狐海域与西沙海槽储层条件对比

Table 3. Comparison of reservoirs in Shenhu area and Xisha Trough

储层类型	神狐海域	西沙海槽
深水浊积扇(斜坡扇)	主要储层，非常发育	主要储层，非常发育
峡谷水道(水道化浊积扇)	主要储层，非常发育	次要储层，较发育
滑塌沉积	主要储层，较发育	次要储层，较发育
三角洲前缘	次要储层，发育较少	次要储层，发育较少
漫溢沉积	次要储层，发育较少	次要储层，发育较少

下载: 导出CSV
