海底地理实体命名专题图编制方法探讨

,  ,  ,

文章导航 > 海洋地质前沿 > 2018 > 34(7): 71-76

上一篇

下一篇

刘丽强, 朱本铎, 黄文星, 万荣胜. 海底地理实体命名专题图编制方法探讨[J]. 海洋地质前沿, 2018, 34(7): 71-76. doi: 10.16028/j.1009-2722.2018.07009
引用本文: 刘丽强, 朱本铎, 黄文星, 万荣胜. 海底地理实体命名专题图编制方法探讨[J]. 海洋地质前沿, 2018, 34(7): 71-76. doi: 10.16028/j.1009-2722.2018.07009
shu
LIU Liqiang, ZHU Benduo, HUANG Wenxing, WAN Rongsheng. RESEARCH ON METHODS OF DRAWING UNDERSEA FEATURE NAMES THEMATIC MAP[J]. Marine Geology Frontiers, 2018, 34(7): 71-76. doi: 10.16028/j.1009-2722.2018.07009
Citation: LIU Liqiang, ZHU Benduo, HUANG Wenxing, WAN Rongsheng. RESEARCH ON METHODS OF DRAWING UNDERSEA FEATURE NAMES THEMATIC MAP[J]. Marine Geology Frontiers, 2018, 34(7): 71-76. doi: 10.16028/j.1009-2722.2018.07009
shu

海底地理实体命名专题图编制方法探讨

  • 自然资源部海底矿产资源重点实验室，广州 510760；中国地质调查局广州海洋地质调查局，广州 510760

  • 基金项目:
    自然资源部海底矿产资源重点实验室开放基金课题(KLMMR-2017-A-04)；国际海域资源调查与开发“十三五”课题(DY135-C1-1-04)
详细信息
    作者简介: 刘丽强(1988—)，女，硕士，工程师，主要从事海底地理实体命名、海洋地质编图与制图研究工作.E-mail:liuliqiang229@163.com

  • 中图分类号: P72

RESEARCH ON METHODS OF DRAWING UNDERSEA FEATURE NAMES THEMATIC MAP

  • Key Laboratory of Marine Mineral Resource, MNR, Guangzhou 510760, China; Guangzhou Marine Geological Survey, CGS, Guangzhou 510760, China

    摘要

  • 结合我国向海底地名分委会(SCUFN)提交海底地名提案的工作，介绍了海底地名专题图编制关键技术与难点，并对Arcgis、Global Mapper和Surfer制图平台进行对比。鉴于Arcgis以空间数据库的形式分析和管理海底命名信息具有显著优势，Global Mapper在格网数据的加载、实时三维显示和数据裁剪方面表现出色，Surfer在制作三维图方面具有操作简单、图形美观等优势，将三者优势结合起来，制定了海底地理实体专题图的编制方案，实现数据联合应用。编制方案能达到满足海底命名图件制作要求、提高制图效率的目的，为我国海底地名专题图编制工作提供技术参考。

    China has submitted a proposal to the SCUFN to introduce the key technology and difficulties used in the thematic mapping to name undersea features. A comparative study is carried out for the software of Arcgis, GlobalMapper and Surfer. Results suggest that Arcgis have advantages in analysis and management of name information of undersea features in a form of spatial database. The Global Mapper performs well in grid data loading, real-time 3D display and data tailoring, whereas the software of Surfer has the advantages of simple operation and beautiful graphing for making 3D maps. Combined the advantages of the three kinds of software, the preparation scheme of the undersea feature name thematic mapping was developed upon joint data application. The scheme can meet the requirements of the undersea feature name proposal, improve the efficiency of mapping, and provide technical support for the thematic mapping of undersea feature names.

    • HTML全文
  • 加载中

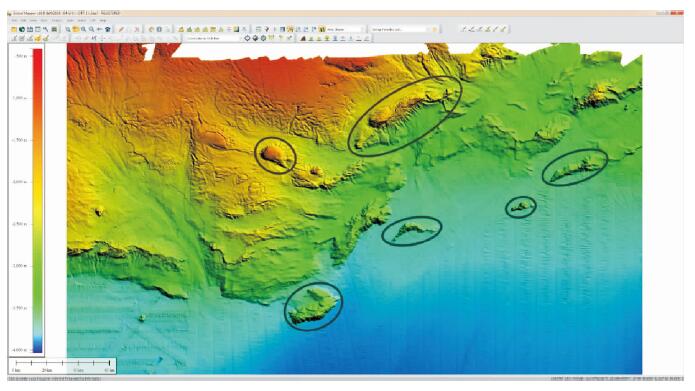

  • 图 1  格网数据导入Global Mapper生成的地形图及初步判断出的地理实体

    Figure 1.

    下载: 全尺寸图片 幻灯片

    图 2  根据底图和等深线精确圈定实体范围

    Figure 2.

    下载: 全尺寸图片 幻灯片

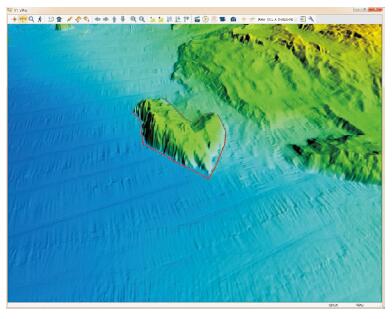

    图 3  利用Global Mappe 3D视图效果检验石申海山包络线准确性

    Figure 3.

    下载: 全尺寸图片 幻灯片

    图 4  SCUFN提案石申海山地形图

    Figure 4.

    下载: 全尺寸图片 幻灯片

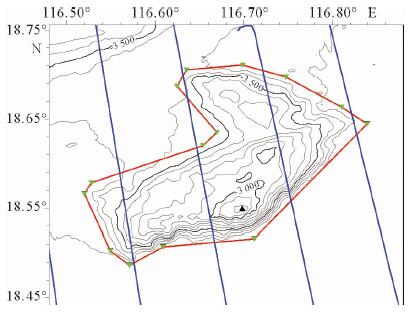

    图 5  SCUFN提案石申海山等深线和测线图

    Figure 5.

    下载: 全尺寸图片 幻灯片

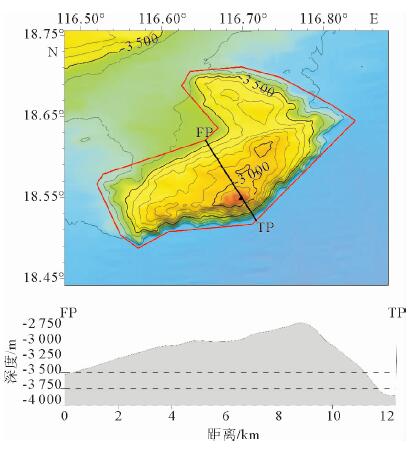

    图 6  SCUFN提案石申海山地形剖面图

    Figure 6.

    下载: 全尺寸图片 幻灯片

    图 7  SCUFN提案石申海山三维地形图

    Figure 7.

    下载: 全尺寸图片 幻灯片

    表 1  Arcgis、Global Mapper、Surfer制图功能对比

    Table 1.  Mapping functions of software of Arcgis, Global Mapper and Surfer

    制图功能 Arcgis Global Mapper Surfer
    格网数据加载与显示 ◆ ★ ◆
    矢量数据编辑与管理 ★ ◆ ◆
    实时三维显示 ◆ ★ ◆
    格网数据裁剪 ◆ ★ ◆
    基于格网文件制作三维图 ◆ ◆ ★
    注：★强；◆弱
    下载: 导出CSV

    表 2  海底地名专题图制图步骤

    Table 2.  Procedure for undersea feature name thematic mapping

    步骤 应用软件
    Global Mapper Arcgis Surfer
    1 导入格网数据生成地形图
    2 据格网数据自动生成等深线
    3 建立数据库，识别、圈定地理实体
    4 地理实体三维实时显示，检验包络线准确性
    5 划定地理实体数据裁剪范围
    6 批量一键裁剪数据
    7 绘制地形图、三维图，叠加矢量信息
    下载: 导出CSV
    • 参考文献(12)
  • [1]

    IHO, IOC. Standardization of Undersea Feature(B-6)[M]. Momaco: International Hydrographic Organization, 2013.

    [2]

    褚亚平, 尹钧科, 孙冬虎.地名学基础教程[M].北京:测绘出版社, 2009.

    [3]

    李四海, 邢喆, 樊妙, 等.海底地名命名理论与技术方法[M].北京:海洋出版社, 2015.

    [4]

    白燕.全球海底地名现状与我国对策思考[J].科技创新导报, 2012(31):253-255. doi: 10.3969/j.issn.1674-098X.2012.31.194

    [5]

    黄文星, 朱本铎.中国现行海底地理实体通名术语存在问题辨析[J].地质论评, 2014, 60(5):962-970. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=dzlp201405002

    [6]

    中国海底地名网.http:www.ccufn.org.cn/.

    [7]

    杨胜雄, 邱燕, 朱本铎, 等.南海地质地球物理图系(1:200万)[M].天津:中国航海图书出版社, 2015.

    [8]

    李四海, 李艳雯, 邢喆, 等.海底地理实体命名关键技术研究[J].海洋测绘, 2013, 33(6):42-52. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=hych201306012

    [9]

    韩范畴, 阮文斌, 贾建军, 等.海底地名研究进展[J].海洋测绘, 2011, 31(3):73-76. doi: 10.3969/j.issn.1671-3044.2011.03.022

    [10]

    陶春辉, 李守军, 宋成兵, 等."鸟巢"海丘——我国第一个国际海底地形命名支撑技术研究[J].地球科学, 2012, 42(7):969-972. http://www.cnki.com.cn/Article/CJFDTotal-JDXK201207003.htm

    [11]

    田茂义, 曹洪松, 刘如飞, 等.基于Arcgis和Global Mapper软件的三维地形可视化技术的应用[J].全球定位系统, 2011, 36(2):65-68. doi: 10.3969/j.issn.1008-9268.2011.02.016

    [12]

    刘宏伟, 徐明, 苌沙沙, 等.Arcgis、Mapgis与Surfer软件联合构建三维地形及其可视化[J].地理空间信息, 2012, 10(3):67-69. doi: 10.3969/j.issn.1672-4623.2012.03.022
