APPLICATION OF REMOTE SENSING TECHNOLOGY TO URBAN GEOLOGICAL SURVEY AT QINGDAO CITY

  • 1.

    Key Laboratory of Geological Safety of Coastal Urban Underground Space, Ministry of Natural Resources, Qingdao 266100, China

  • 2.

    Qingdao Geo-Engineering Surveying Institute (Qingdao Geological Exploration Development Bureau),Qingdao 266100, China

  • 3.

    Qingdao Institute of Marine Geology, China Geological Survey, Qingdao 266071, China

    摘要

  • 遥感技术可运用于地质调查、城市空间拓展、自然资源开发、生态环境保护和城市安全等多个领域，为城市地质工作提供更为宏观和直观的数据支撑。通过多期高精度遥感影像分析，建立了胶州湾地质单元遥感解译标志，重新厘定了胶州湾区域地质图，查明了环胶州湾人工填土分布及面积，初步估算出青岛市主城区0～10、10～30、30～50、50～100 m深度地下空间资源量，提出10～50 m是青岛市地下空间拓展的主要深度。遥感技术为城市地质问题解决和城市空间扩展提供了技术支持，在青岛城市地质调查中发挥了巨大作用。

    Remote sensing technology is now efficiently used in urban geological survey. It may provide more macroscopic and intuitive data support for urban geological mapping and specific investigations of some geological problems. In the Project on Urban Geological Survey of Qingdao City, the method of remote sensing is widely used and has achieved a lot. Firstly, based on the multi-period high accuracy remote sensing images, the remote sensing interpretation marks for Jiaozhou Bay are established and the regional geological map of Jiaozhou Bay recompiled. Secondly, the distribution of artificial reclaimed land around Jiaozhou Bay is identified. And the third, a preliminary estimation of underground space resources is made available with remote sensing data for the depth of 0~10 m, 10~30 m, 30~50 m and 50~100 m respectively of the main urban area of Qingdao city. It is proposed that 10~50 m underground is the potential layer for expansion of underground space. Our practice demonstrates that the results are very useful to realize the purpose of geological survey, to improve the work efficiency, and to ensure the integrity and accuracy of results. The remote sensing technology may also provide references for solving of some specific urban geological problems.

    • HTML全文
  • 加载中

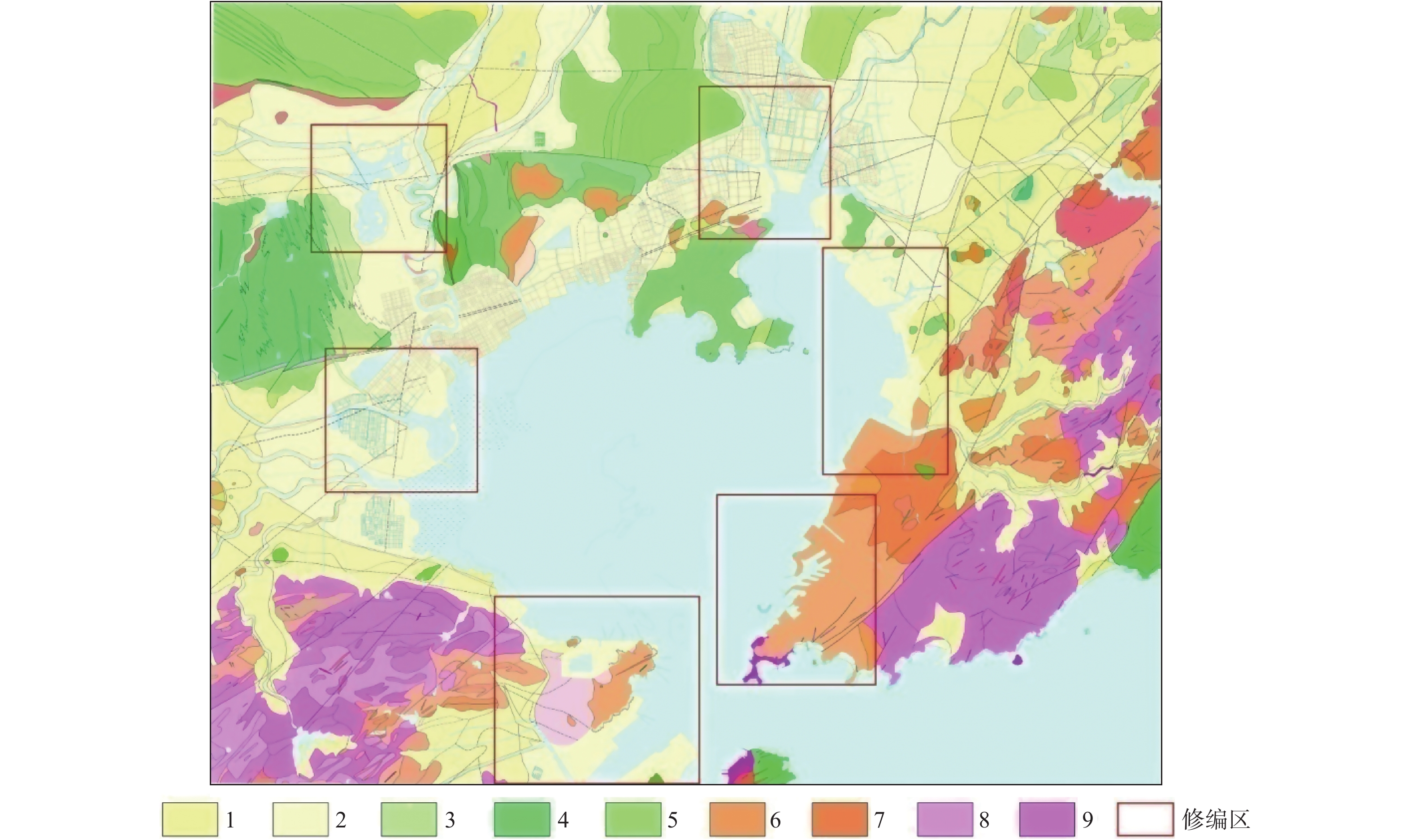

  • 图 1  修编后的胶州湾区域地质略图

    Figure 1.

    下载: 全尺寸图片 幻灯片

    图 2  Landsat影像和融合数据PCA分析321波段假彩色影像

    Figure 2.

    下载: 全尺寸图片 幻灯片

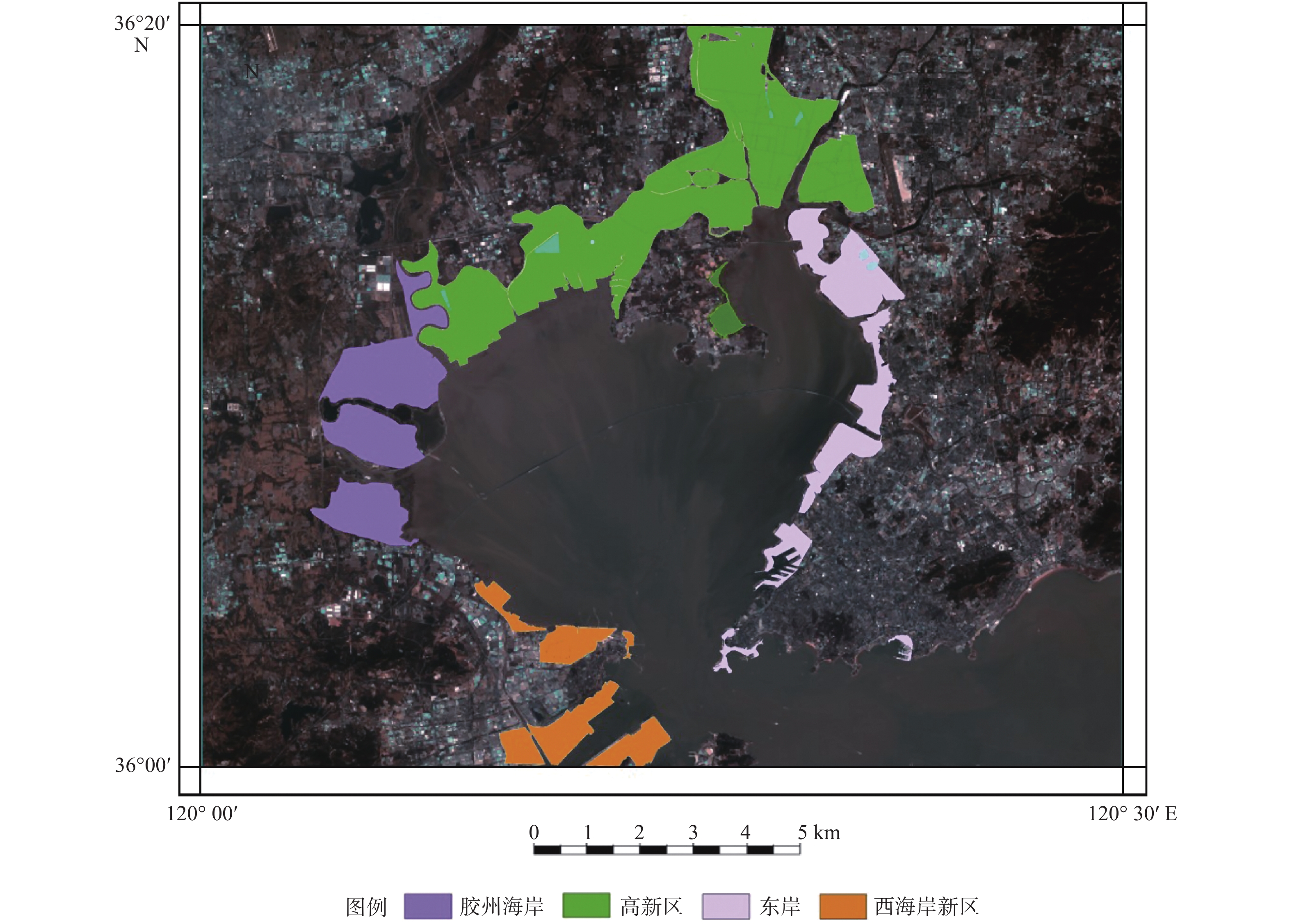

    图 3  1983—2018年间人工填土区范围

    Figure 3.

    下载: 全尺寸图片 幻灯片

    图 4  青岛市主城区遥感影像

    Figure 4.

    下载: 全尺寸图片 幻灯片

    图 5  建筑物影响深度分级

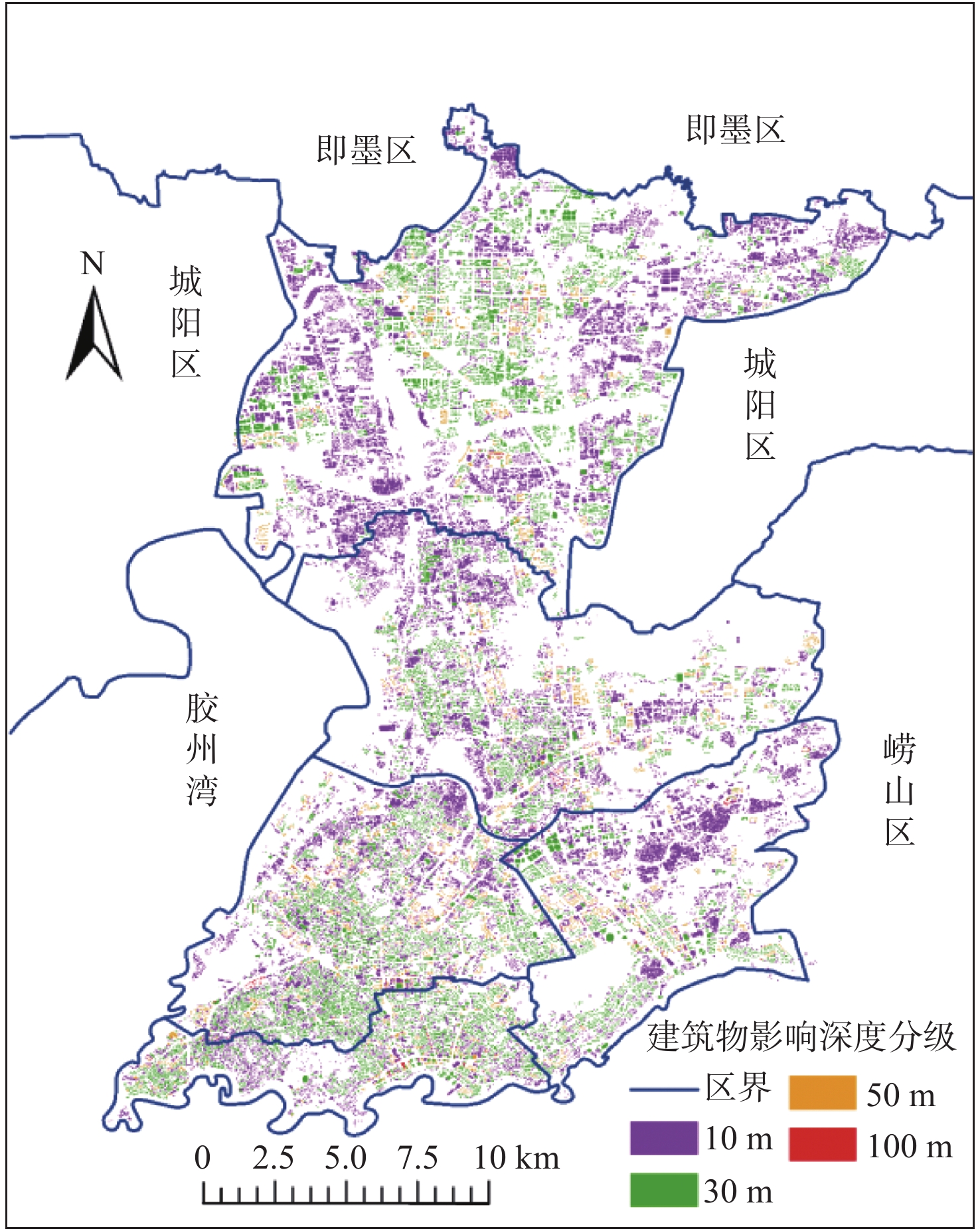

    Figure 5.

    下载: 全尺寸图片 幻灯片

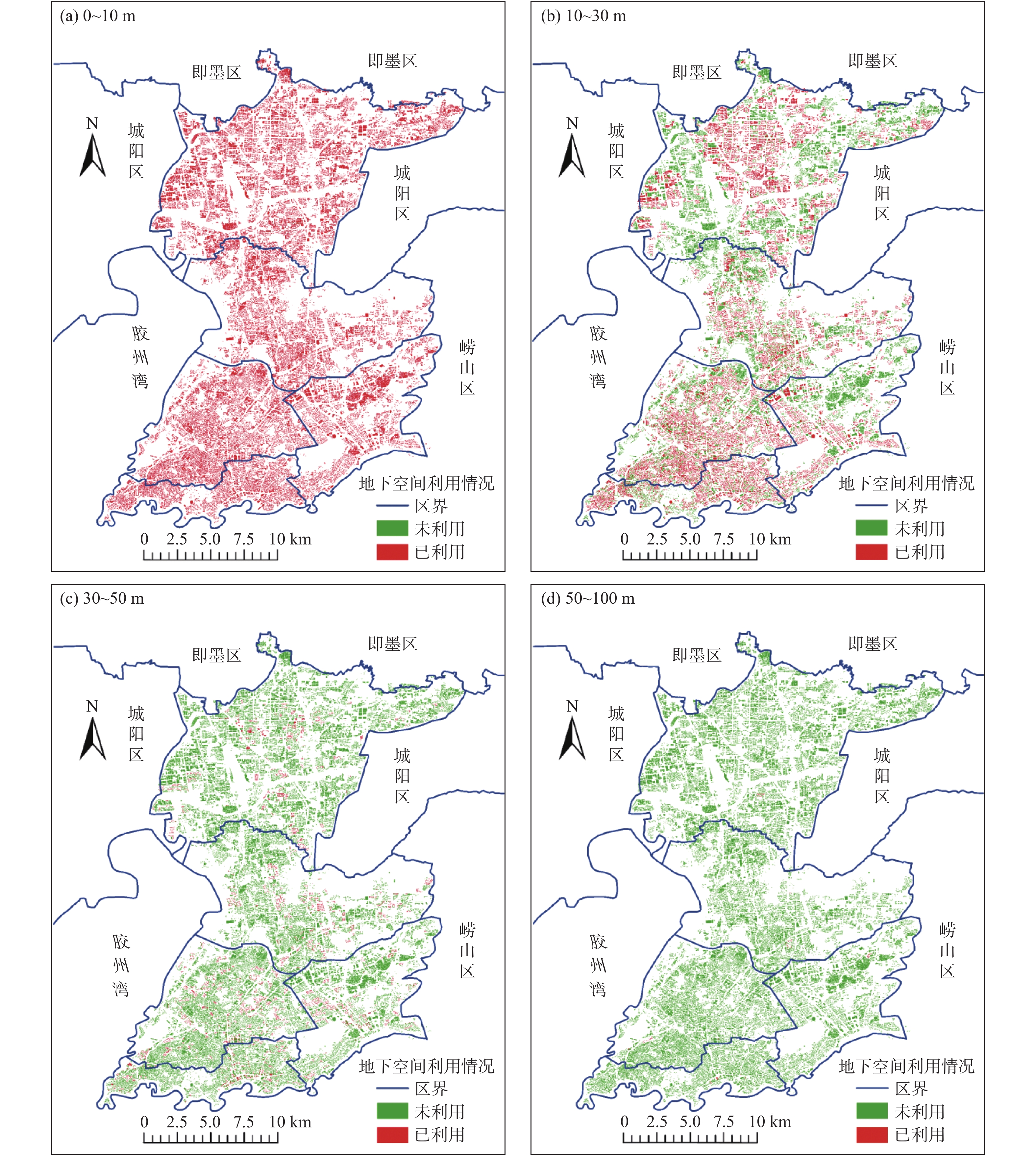

    图 6  青岛市主城区地下空间利用情况

    Figure 6.

    下载: 全尺寸图片 幻灯片

    图 7  大沽河流域湿地解译

    Figure 7.

    下载: 全尺寸图片 幻灯片

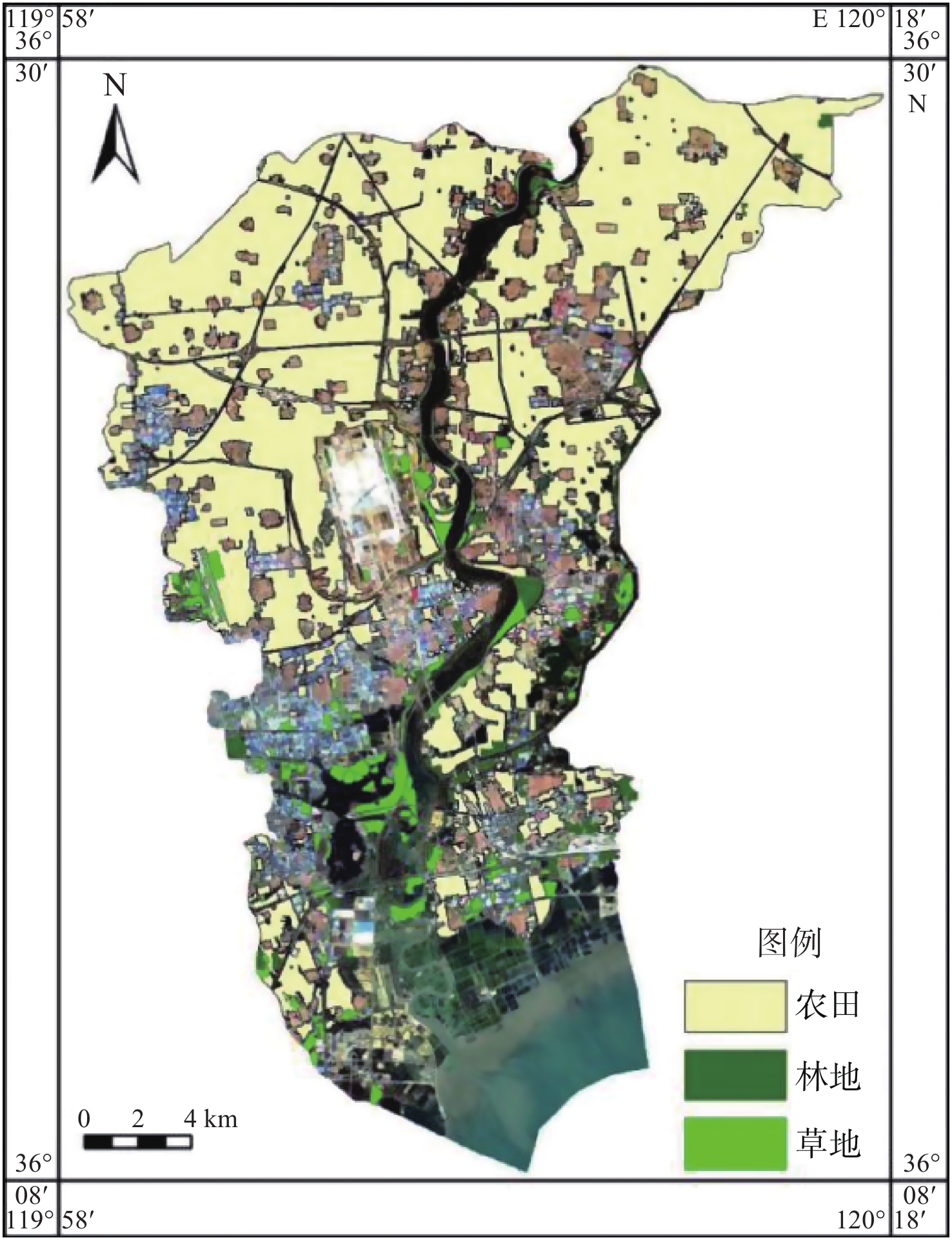

    图 8  大沽河流域植被解译

    Figure 8.

    下载: 全尺寸图片 幻灯片

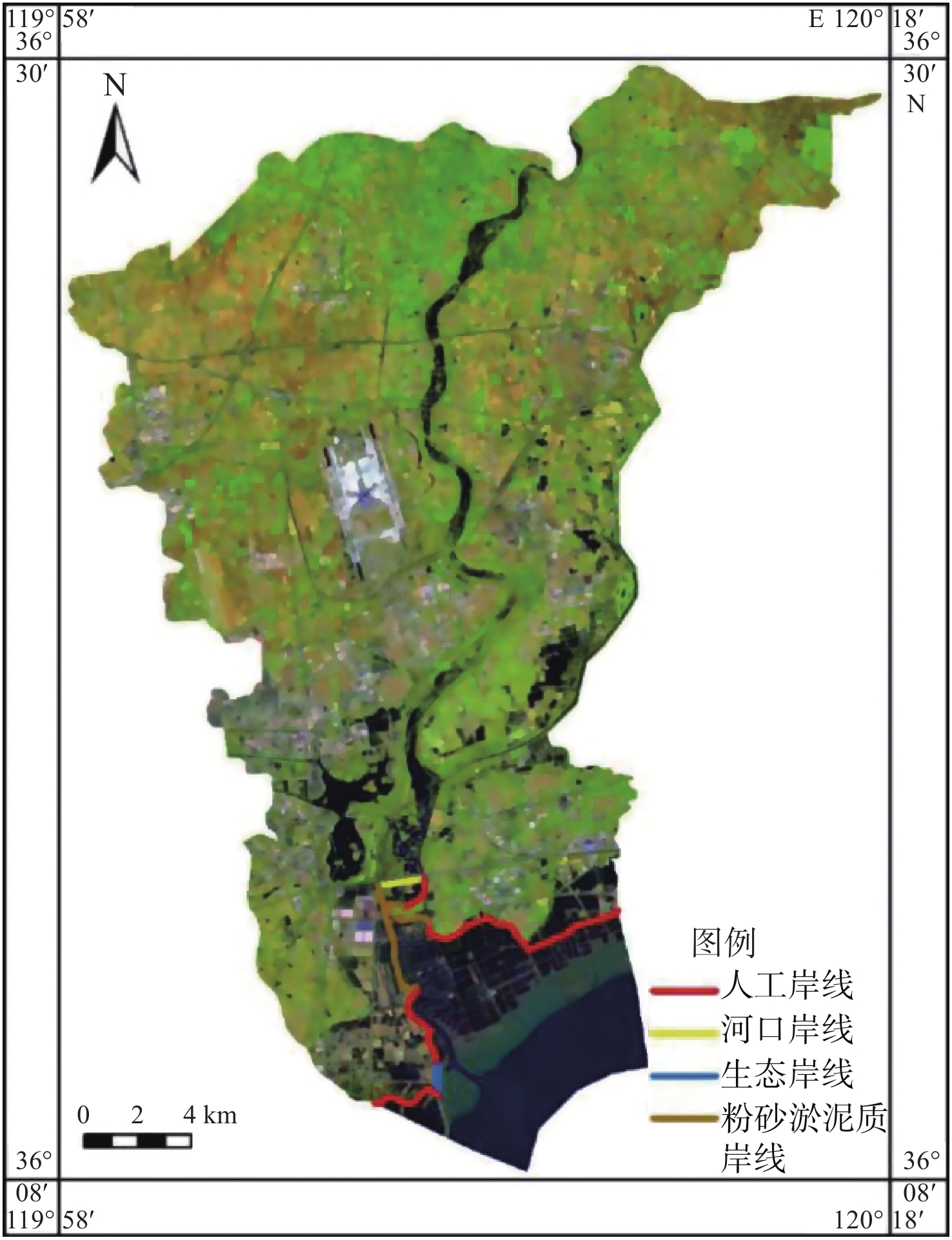

    图 9  大沽河下游海岸线解译

    Figure 9.

    下载: 全尺寸图片 幻灯片

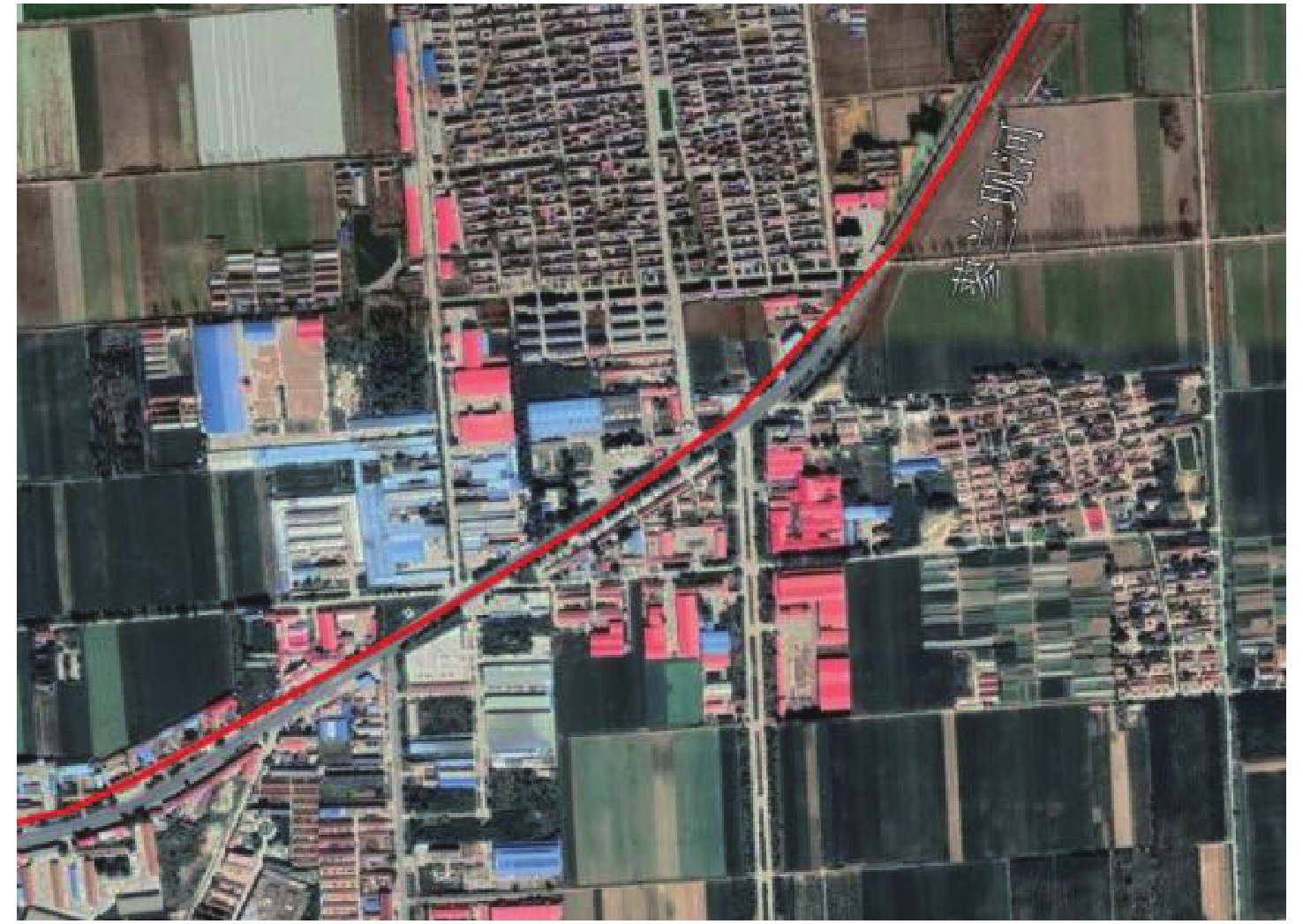

    图 10  平度市蓼兰现河湿地修正

    Figure 10.

    下载: 全尺寸图片 幻灯片

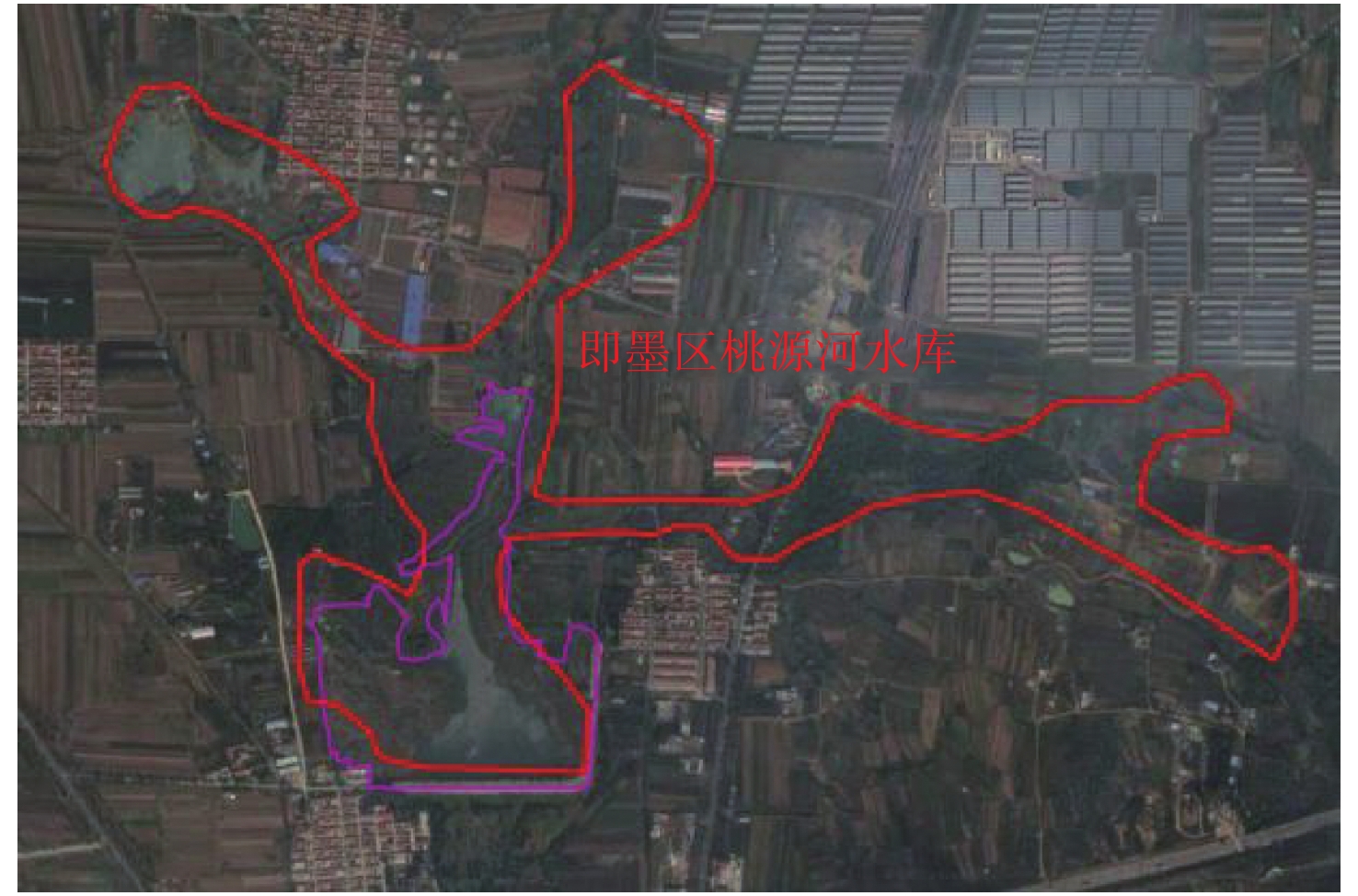

    图 11  即墨区桃源河水库湿地修正

    Figure 11.

    下载: 全尺寸图片 幻灯片

    表 1  地质单元解译标志

    Table 1.  Interpretation marks of geological units

    地层解译标志岩性地层分布及解译
    新生界第四系更新统山前组（S） 残坡积相灰黄色含砾砂质黏土。主要分布在黄岛西北武山周边，黄岛西南部，小珠山水库东部及南部，灵山卫西南部及南部，北部凤凰山以北地区，青岛浮山所周边，李村河周边地区和沧口北部地区。在融合数据PCA321假彩色图像上表现为青蓝色
    新生界第四系全新统临沂组（H） 冲积相黏土质粉砂夹含砂中粗粒砂。主要分布于胶州大沽河农场西北部，共青团水库西南部，黄岛西北部及红石崖西部，灵山卫西南部河流两岸附近，青岛李村河附近，石老人西部，沧口北部及白沙河附近。在融合数据PCA321假彩色图像上表现为浅蓝绿色
    中生界白垩系王氏群红山崖组（KwH） 橄灰玄武岩、玄武安山岩夹不稳定细沙岩、粉砂岩薄层，紫红色、紫灰色中细粒岩屑上市砂岩夹黑色、黑灰色、灰色气孔杏仁状伊丁石化橄榄玄武岩，砖红色长石细沙岩、粉砂岩、粉砂质页岩。主要分布于胶州胶东镇及其周边地区，上马镇及其周边地区，沧口、黄岛的西北部。在融合数据PCA321假彩色图像上表现为黄绿色
    中生界白垩系青山群方戈庄组（KqF） 粗面质含角砾熔结晶屑凝灰岩，粗面质角砾熔结晶屑凝灰岩，粗面质含集块角砾熔结晶屑凝灰岩。紫红色岩屑长石细砂岩为主，夹含砾中粒，长石岩（岩石中以含安山质砾石为特征），下部为黄绿色粉砂质页岩夹流纹质岩屑凝灰岩。主要位于胶州东部地区。在融合数据PCA321假彩色图像上表现为杏黄色
    中生界白垩系莱阳群曲格庄组（KIQ） 紫灰色含砾中粒砂岩、细沙岩夹泥岩，以含安山质岩屑和砾石为特征，局部夹流纹质熔结岩屑凝灰岩透镜体。主要分布在胶州南部及黄岛红石崖的东南部。在融合数据PCA321假彩色图像上表现为粉红色
    古元古界滹沱系陡崖组（Pt1jD） 主要岩性为含石墨绢云石英片岩、石英岩、透闪岩。厚度178.1 m。主要分布于红石崖西部的朱郭、田家窑及花林东山地区。在融合数据PCA321假彩色图像上表现为玫紫色
    显生宙中生代燕山晚期崂山晶洞中细粒
    正长花岗岩（K1ξγLb）    		 岩石呈肉红色，主要分布于胶州湾东畔的青岛市区。在融合数据PCA321假彩色图像上表现为浅绿色
    显生宙中生代印支期细粒含黑云角
    闪闪长岩（T3δLf）    		 主要分布于胶州湾柳花泊镇窝洛子村一带，岩体规模小，呈包体状，小岩柱零星分布。在融合数据PCA321假彩色图像上表现为蓝紫色
    新元古代南华纪中细粒变角闪辉长岩（NhνSd） 岩体主要分布于崂山北东的王哥庄峰山及小管岛、兔子岛、大管岛、马儿岛一带。在融合数据PCA321假彩色图像上表现为紫灰色
    下载: 导出CSV

    表 2  1983—2018年间人工填土面积统计

    Table 2.  Area statistics of artificial reclaimed land from 1983 to 2018

    区域胶州海岸高新区西海岸新区东岸总计
    面积/km238.6897.921.9429.68185.44
    下载: 导出CSV

    表 3  青岛市主城区可利用地下空间资源量统计

    Table 3.  Statistics of available underground space resources in the main urban area of Qingdao

    空间分层/m总资源量/km3已用资源量/km3利用率/%可用资源量/km3
    0～104.300.6414.883.67
    10～308.610.556.398.06
    30～508.610.080.918.53
    50～10021.510.010.02421.51
    总计43.031.282.9541.75
    下载: 导出CSV

    表 4  大沽河流域自然资源分布情况

    Table 4.  The distribution of natural resources in Dagu River basin

    自然资源2000年2010年2019年
    湿地112.85 km2116.40 km2115.39 km2
    海岸线30.33 km28.51 km27.07 km
    植被356.29 km2318.24 km2280.92 km2
    下载: 导出CSV
