INDUCEMENT MECHANISM AND TREATMENT SIMULATION OF AN ENGINEERING LANDSLIDE ON QINGZI EXPRESSWAY
-
摘要:

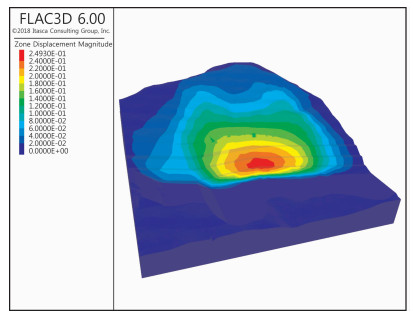

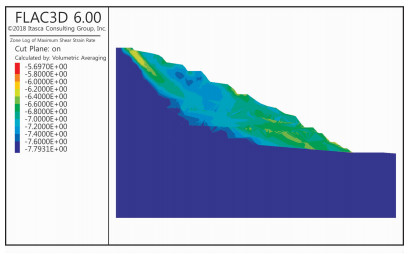

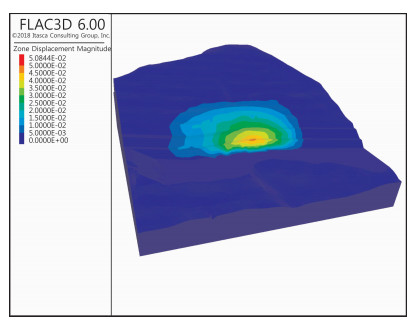

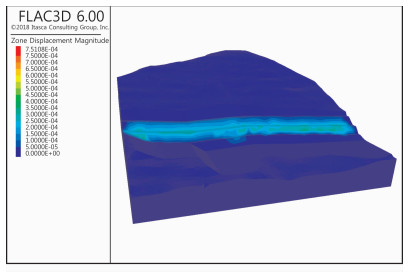

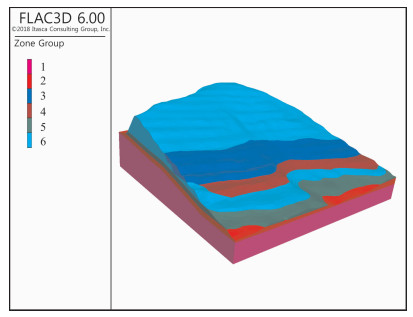

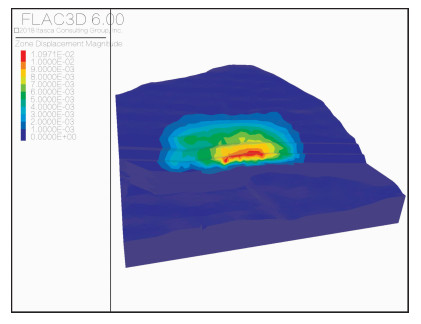

以清子高速某场地工程滑坡为研究对象.该工程滑坡的形成从地质条件上来看受下伏砂质粉土软弱层影响极大，该层遇水饱和后强度下降极大.从工程条件来看，由于修建服务区开挖坡脚，破坏了原始应力平衡，产生了一个有利于滑坡产生的临空面，两种因素共同导致该工程滑坡的发生.本文采用FLAC3D模拟软件模拟场地开挖后滑坡的发生机制，模拟结果验证了分析的准确性.治理措施拟采用抗滑桩.使用FLAC3D模拟软件对该抗滑桩加固效果进行模拟，结果表明，用抗滑桩治理后，滑坡整体将处于稳定状态.
Abstract:The engineering landslide on Qingzi expressway is taken as the research object. Geologically, the formation of landslide is greatly affected by the underlying soft sandy silt layer, of which the strength decreases greatly when saturated with water. From the engineering conditions, due to the slope toe excavation for construction of service area, the initial stress balance is destroyed to generate a free face conductive to landslide. The above two factors together lead to the occurrence of engineering landslide. The FLAC3D software is used to simulate the occurrence mechanism of landslide after excavation, and the results have verified the accuracy of the analysis. The anti-slide pile will be adopted for the treatment measures. The strengthening effect of anti-slide pile is simulated by FLAC3D, and the results show that the landslide will be steady as a whole after the anti-slide pile treatment.
-
Key words:
- engineering geology /
- slope toe excavation /
- engineering landslide /
- FLAC3D /
- anti-slide pile /
- Qingzi expressway /
- Shaanxi Province
-
-
表 1 岩土体物理参数表
Table 1. Physical parameters of rock and soil mass
材料名称
(状态）黄土
（天然/饱水）粉质黏土
（天然/饱水）砂质粉土
（天然/饱水）泥岩砂岩
（天然/饱水）重度/(kN.m-3) 18.5/19.5 19.0/20.0 20.0/21.0 21.5 22.0 内聚力/kPa 26.3/22.8 28.6/18.1 21.3 16.3 32.5/31.8 内摩擦角/(。） 25.3/23.3 26.1 22.1 23.1 19.1 31.2/30.5 弹性模量/MPa 12.1/10.2 29.3 35.4 24.3 31.3 65.0 64.3 剪切模量/MPa 8.7/7.4 54.6/51.2 49.2 46.5 142.0/140.5
下载: 导出CSV
表 2 抗滑桩计算参数表
Table 2. Calculation parameters of anti-slide pile
材料 弹性模量/Pa 泊松比 周长/m 界面剂/m2 极惯性矩/m4 桩 3.82e11 0.35 11 7.5 5.625
下载: 导出CSV
-
[1] 秦晓明, 舒春生.西北黄土地区的公路选线研究[J].甘肃科技纵横, 2007, 36(6):112, 54. http://d.old.wanfangdata.com.cn/Periodical/gskjzh200706090
[2] 杜少少, 洪勃, 王力, 等.陕北黄土地层地貌特征及工程特性综述[J].中国地质调查, 2018, 5(6):83-89. http://d.old.wanfangdata.com.cn/Periodical/zgdzdc201806011
[3] 张树轩, 杨为民, 程小杰, 等.甘肃天水红旗山黄土滑坡群成因及稳定性分析[J].中国地质, 2017, 44(5):924-937. http://d.old.wanfangdata.com.cn/Periodical/zgdizhi201705008
[4] 郑瑞平, 田伟平, 马保成, 等.陕北黄土地区公路灾害类型及分布[J].交通企业管理, 2011, 26(3):45-47. http://d.old.wanfangdata.com.cn/Periodical/jtqygl201103018
[5] 王连捷, 周春景, 吴珍汉, 等.用有限元极限平衡法分析边坡的稳定性[J].中国地质, 2008, 35(5):1031-1036. http://d.old.wanfangdata.com.cn/Periodical/zgdizhi200805022
[6] 戚树华.有限元强度折减法在边坡稳定性分析中的应用研究[J].公路交通科技(应用技术版), 2019, 15(5):89-91. http://d.old.wanfangdata.com.cn/Periodical/csdqyfh201303052
[7] 张玉, 杨志双, 张瑛, 等.本溪南芬铁矿排土场滑坡稳定性研究[J].地质与资源, 2008, 17(1):50-52, 60. http://manu25.magtech.com.cn/Jweb_dzyzy/CN/abstract/abstract9358.shtml
[8] 魏刚, 殷志强, 史立群, 等.西宁市北山地区林家崖滑坡发育特征及稳定性分析[J].地质与资源, 2015, 24(2):146-151. http://manu25.magtech.com.cn/Jweb_dzyzy/CN/abstract/abstract8719.shtml
[9] 章显斌, 余以强.强度折减法在FLAC 3D数值模拟中的应用[J].山西建筑, 2018, 44(30):82-84. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=shanxjz201830046
[10] 吴树仁, 王涛, 石菊松.工程滑坡防治关键问题初论[J].地质通报, 2013, 32(12):1871-1880. http://d.old.wanfangdata.com.cn/Periodical/zgqydz201312001
[11] 高静贤, 戴福初, 朱雨轩, 等.四川宁南水塘村滑坡形成机理[J].中国地质灾害与防治学报, 2019, 30(6):1-9. http://d.old.wanfangdata.com.cn/Periodical/zgdzzhyfzxb201906003
[12] 朱晓霞, 张力, 杨树文.降雨引发的兰州黄土滑坡时空规律分析和临界降雨量预测[J].中国地质灾害与防治学报, 2019, 30(4):24-31. http://d.old.wanfangdata.com.cn/Periodical/zgdzzhyfzxb201904005
[13] 郭昂青.内蒙古乌努格吐山铜钼矿露天采场边坡工程地质特征及破坏类型[J].地质与资源, 2016, 25(1):84-91. http://manu25.magtech.com.cn/Jweb_dzyzy/CN/abstract/abstract8608.shtml
[14] 冯明, 梁慧社, 蔺心全, 等.大地构造与中国区域地质简明教程[M].北京:地质出版社, 2009:82-88.
[15] 中华人民共和国住房和城乡建设部, 中华人民共和国国家质量监督检验检疫总局. GB 50011-2010建筑抗震设计规范(附条文说明)(2016年版)[S].北京: 中国建筑工业出版社, 2010.
[16] 中华人民共和国国家质量监督检验检疫总局, 中国国家标准化管理委员会. GB 18306-2015中国地震动参数区划图[S].北京: 中国标准出版社, 2016.
[17] 中华人民共和国交通运输部. JTG B02-2013公路工程抗震规范[S].北京: 人民交通出版社, 2014.
[18] 李明波, 陈平, 陈植华, 等.湖南雪峰山地区降雨型滑坡灾害敏感性区划[J].地质与资源, 2019, 28(1):78-84. http://manu25.magtech.com.cn/Jweb_dzyzy/CN/abstract/abstract8380.shtml
[19] 薛强, 张茂省, 高波.斜坡单元支持下基于土体含水率的清涧县城区黄土滑坡危险性评价[J/OL].中国地质, https://www.cnki.net/KCMS/detail/11.1167.P.20200205.1442.002.html,2020-02-14.
[20] 丁秀美, 刘光士, 黄润秋, 等.剪应变增量在堆积体边坡稳定性研究中的应用[J].地球科学进展, 2004, 19(S1):318-323. http://www.cqvip.com/Main/Detail.aspx?id=1000335727
-
