雄安新区岩土标准地层序列划分

,  ,  ,  ,  ,  ,  ,

文章导航 > 地质通报 > 2023 > 42(9): 1494-1504

上一篇

下一篇

杜亚楠, 李传金, 朱辉云, 张曦, 龚雪, 闫晓然, 马震, 董涛. 2023. 雄安新区岩土标准地层序列划分. 地质通报, 42(9): 1494-1504. doi: 10.12097/j.issn.1671-2552.2023.09.006
引用本文: 杜亚楠, 李传金, 朱辉云, 张曦, 龚雪, 闫晓然, 马震, 董涛. 2023. 雄安新区岩土标准地层序列划分. 地质通报, 42(9): 1494-1504. doi: 10.12097/j.issn.1671-2552.2023.09.006
shu
DU Ya'nan, LI Chuanjin, ZHU Huiyun, ZHANG Xi, GONG Xue, YAN Xiaoran, MA Zhen, DONG Tao. 2023. Research on sequence division of geotechnical standard strata in Xiong'an New Area. Geological Bulletin of China, 42(9): 1494-1504. doi: 10.12097/j.issn.1671-2552.2023.09.006
Citation: DU Ya'nan, LI Chuanjin, ZHU Huiyun, ZHANG Xi, GONG Xue, YAN Xiaoran, MA Zhen, DONG Tao. 2023. Research on sequence division of geotechnical standard strata in Xiong'an New Area. Geological Bulletin of China, 42(9): 1494-1504. doi: 10.12097/j.issn.1671-2552.2023.09.006
shu

雄安新区岩土标准地层序列划分

  • 1.

    雄安城市规划设计研究院有限公司, 河北 雄安 071700

  • 2.

    福建理工大学土木工程学院, 福建 福州 350118

  • 3.

    北京市勘察设计研究院有限公司, 北京 100038

  • 4.

    河北雄安新区规划研究中心, 河北 雄安 071700

  • 5.

    中国地质调查局天津地质调查中心, 天津 300170

  • 6.

    河北雄安新区管理委员会自然资源和规划局, 河北 雄安 071700

  • 基金项目:
    福建省自然科学基金项目（编号：2023J01939）和福建理工大学科研发展基金（编号：GY-Z17157）
详细信息
    作者简介: 杜亚楠(1993-), 男, 博士, 高级工程师, 从事岩土工程勘察工作。E-mail: 1158447097@qq.com
    通讯作者: 李传金(1982-), 男, 博士, 副教授, 从事微动勘探研究。E-mail: licj04@126.com

  • 中图分类号: P539.2

Research on sequence division of geotechnical standard strata in Xiong'an New Area

  • 1.

    Xiong'an Urban Planning and Design Institute Co., Ltd., Xiong'an 071700, Hebei, China

  • 2.

    School of Civil Engineering, Fujian University of Technology, Fuzhou 350118, Fujian, China

  • 3.

    BGI Engineering Consultants Ltd., Beijing 100038, China

  • 4.

    Planning Research Center of Xiong'an New Area, Xiong'an 071700, Hebei, China

  • 5.

    Tianjin Center, China Geological Survey, Tianjin 300170, China

  • 6.

    The Bureau of Natural Resources and Planning, Xiong'an 071700, Hebei, China

More Information

    摘要

  • 为统一雄安新区地层序列划分标准，实现雄安新区工程勘察数据的入库、互相调用和综合利用分析，在搜集雄安新区大量工程勘察资料的基础上，综合考虑地质年代、地质成因、沉积序列、地层岩性、物理力学性质等因素，对雄安新区100 m深度范围内的地层进行了统一划分，并对标准地层采用"主层编码+岩性亚层编码+特殊成分编码+工程性质次亚层编码"的形式进行了标准化编码。将雄安新区100 m以浅地层自上而下划分为18个主层，其中冲洪积层及冲湖积层、5个钙质结核层是具有典型特征的标志层，可作为地层划分的重要依据，并根据颗粒粗细对各主层内的亚层进行了分层。雄安新区100 m深度范围内地层序列划分标准的建立，可为勘察单位在雄安新区规范、标准地开展工程地质工作提供借鉴，同时也可满足政府部门对工程地质数据的有效管理与精准服务的需求。

    In order to unify the stratigraphic sequence division standard, realize the warehousing, mutual transfer and comprehensive utilization analysis of the engineering survey data of Xiong'an New Area, the paper has uniformly divided the strata within 100 m depth of Xiong'an New Area on the basis of collecting a large number of engineering survey data and comprehensively considering the geological age, geological origin, sedimentary sequence, formation lithology, physical and mechanical properties and other factors.The standard stratum is standardized in the form of "main layer code + lithologic sub layer code + special component code + engineering sub sub layer code".The shallow stratum 100 m above Xiong'an New Area is divided into 18 main layers from top to bottom, of which the alluvial diluvium, alluvial lacustrine deposit and five calcareous nodule layers are typical marker layers, and the sub layers in each main layer are layered according to the particle size.The establishment of stratum division standards within 100 m depth of Xiong'an New Area can provide reference for the exploration units to carry out engineering geological work in Xiong'an New Area in a standardized and standard manner, and can also meet the needs of government departments to achieve effective management and accurate service of engineering geological data.

    • HTML全文
  • 加载中

  • 图 1  雄安新区构造单元分区图

    Figure 1.

    下载: 全尺寸图片 幻灯片

    图 2  雄安新区地貌详图

    Figure 2.

    下载: 全尺寸图片 幻灯片

    图 3  雄安新区地形地貌单元分区示意图

    Figure 3.

    下载: 全尺寸图片 幻灯片

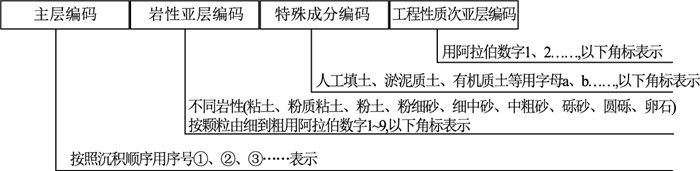

    图 4  雄安新区标准层编码形式示意图

    Figure 4.

    下载: 全尺寸图片 幻灯片

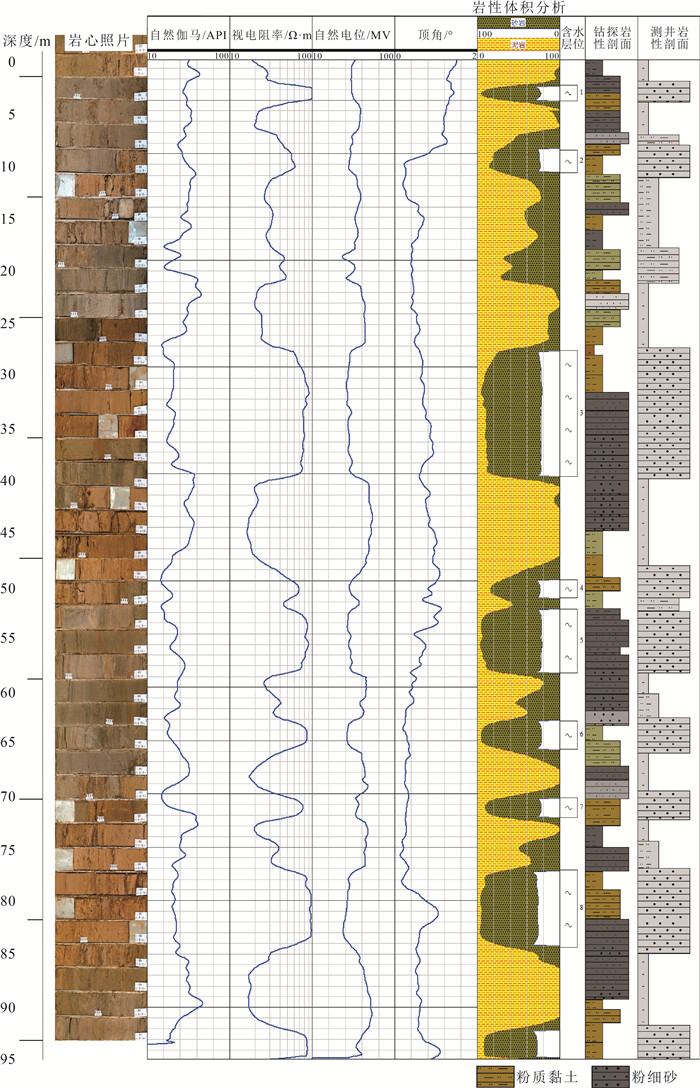

    图 5  冲洪积平原典型钻孔岩性结构图

    Figure 5.

    下载: 全尺寸图片 幻灯片

    图 6  冲湖积平原典型钻孔岩性结构图

    Figure 6.

    下载: 全尺寸图片 幻灯片

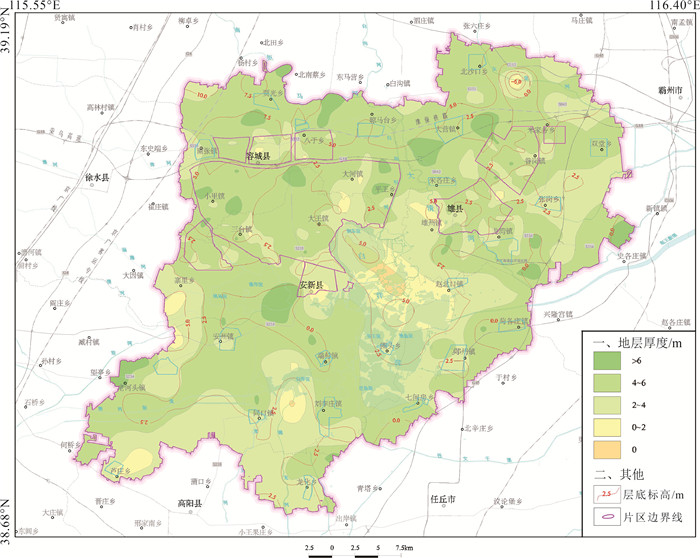

    图 7  雄安新区第二主层层底标高及层厚等值线

    Figure 7.

    下载: 全尺寸图片 幻灯片

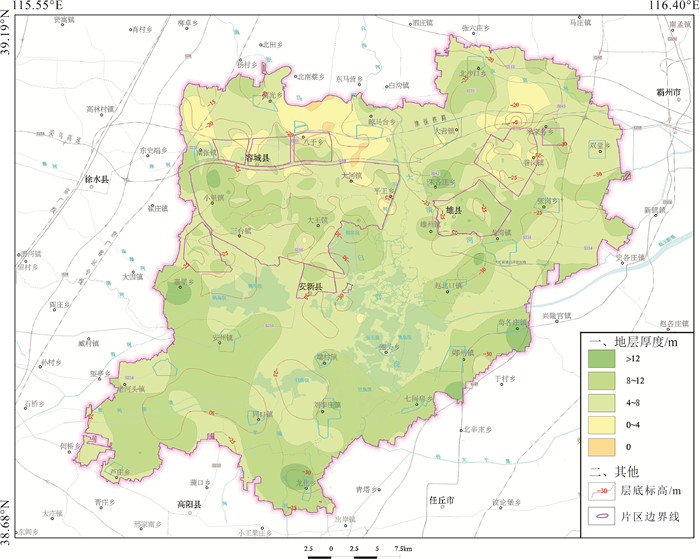

    图 8  雄安新区第七主层层底标高及层厚等值线图

    Figure 8.

    下载: 全尺寸图片 幻灯片

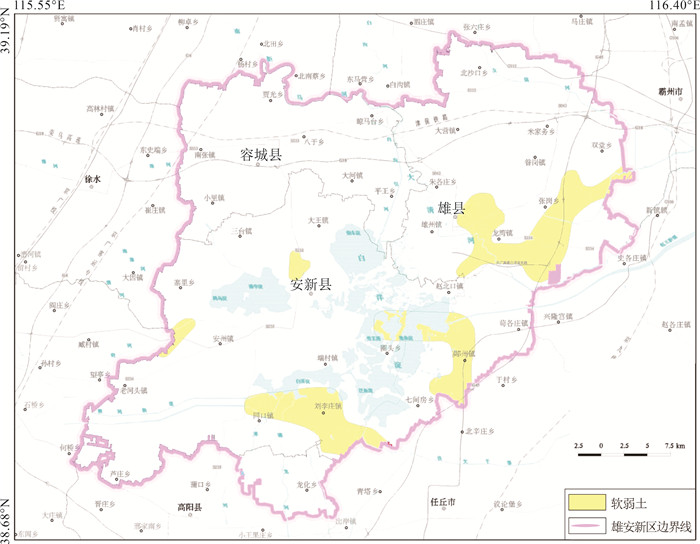

    图 9  雄安新区软土分布图

    Figure 9.

    下载: 全尺寸图片 幻灯片

    表 1  雄安新区100 m以浅标准地层划分

    Table 1.  Division of shallow standard strata within 100 m in Xiong'an New Area

    地质年代 层组序号 成因 序列 主层岩性一般层底埋深/m (层底标高)一般层厚/m
    地形地貌单元分区 Ⅰ Ⅱ Ⅰ Ⅱ
    全新世Qh ① 人工堆积层 ①3b 粉土素填土 / / / /
    ② 新近冲洪积层 ②2
    ②3    		 粉质粘土
    粉土    		 3.9~6.4
    (0.6~6.8)    		3.1~6.5
    (0.6~4.3)     		3.2~6.0 2.0~6.0
    ③ 新近冲湖积层 ③2 粉质粘土 /5.4~11.0
    (-3.7~2.2)     		/ 1.1~6.0
    ④ 一般沉积层 ④2
    ④3    		 粉质粘土
    粉土    		 10.8~14.6
    (-7.6~-0.6)    		9.6~15.0
    (-8.3~-2.3)     		5.3~10.0 1.8~7.8
    晚更新世Qp3 ⑤ 冲洪积层 ⑤2
    ⑤3    		 粉质粘土
    粉土    		 22.4~28.3
    (-21.0~-12.7)    		21.5~28.3
    (-21.0~-14.2)     		9.7~16.0 8.3~16.3
    ⑥ 冲洪积层 ⑥4 粉细砂 24.3~31.0
    (-23.5~-14.5)    		23.4~29.8
    (-22.4~-16.3)     		0.9~5.8 0.8~4.9
    ⑦ 冲洪积层 ⑦2
    ⑦3    		 粉质粘土
    粉土    		 30.9~39.1
    (-31.9~-21.3)    		30.2~37.0
    (-30.1~-22.6)     		3.2~12.2 3.0~10.7
    ⑧ 冲洪积层 ⑧4 粉细砂 33.9~42.7
    (-35.3~-24.4)    		32.5~41.0
    (-33.3~-25.0)     		0.9~6.9 1.0~7.4
    ⑨ 冲洪积层 ⑨2 粉质粘土 42.1~49.5
    (-42.0~-33.2)    		43.0~49.5
    (-42.3~-35.3)     		3.9~13.2 5.5~14.5
    ⑩ 冲洪积层 ⑩4 粉细砂 45.6~50.5
    (-43.7~-35.8)    		45.4~50.6
    (-43.6~-37.8)     		0.9~6.0 0.8~5.0
    ⑪ 冲洪积层 ⑪2 粉质粘土 50.0~57.6
    (-49.9~-40.2)    		50.2~57.8
    (-51.1~-42.6)     		1.3~10.5 1.5~10.5
    中更新世Qp2 ⑫ 冲洪积层 ⑫2 粉质粘土60.8~68.5
    (-60.4~-50.8)    		61.3~68.8
    (-61.5~-54.2)     		3.9~12.3 4.6~13.4
    ⑬ 冲洪积层 ⑬4 粉细砂63.6~71.4
    (-63.5~-53.8)    		63.8~72.0
    (-64.7~-56.0)     		1.1~7.2 1.0~6.6
    ⑭ 冲洪积层 ⑭2 粉质粘土70.8~78.6
    (-70.9~-61.1)    		70.7~78.8
    (-71.9~-63.0)     		3.7~11.9 3.1~11.7
    ⑮ 冲洪积层 ⑮4 粉细砂74.0~81.3
    (-73.3~-63.5)    		74.1~81.1
    (-74.3~-66.1)     		1.0~5.9 1.0~6.8
    早更新世Qp1 ⑯ 冲洪积层 ⑯2 粉质粘土83.0~90.9
    (-83.2~-73.1)    		84.7~91.2
    (-84.4~-76.6)     		5.0~14.7 5.8~14.6
    ⑰ 冲洪积层 ⑰4 粉细砂87.6~94.5
    (-86.8~-77.7)    		87.2~94.5
    (-87.3~-79.8)     		1.3~8.5 1.0~7.0
    ⑱ 冲洪积层 ⑱2 粉质粘土 / / 5.7~13.5 6.0~13.1
    下载: 导出CSV
    • 参考文献(22)
  • [1]

    程光华, 杨洋, 赵牧华, 等. 新时代城市地质工作战略思考[J]. 地质论评, 2018, 64(6): 1438-1446. doi: 10.16509/j.georeview.2018.06.009

    [2]

    高鹏举, 董向宇, 马峰等. 雄安新区D15地热勘探井钻探施工技术[J]. 钻探工程, 2021, 48(3): 106-112. https://www.cnki.com.cn/Article/CJFDTOTAL-TKGC202103015.htm

    [3]

    郝爱兵, 吴爱民, 马震, 等. 雄安新区地上地下工程建设适宜性一体化评价[J]. 地球学报, 2018, 39(5): 513-522. https://www.cnki.com.cn/Article/CJFDTOTAL-DQXB201805001.htm

    [4]

    韩博, 夏雨波, 裴艳东, 等. 雄安新区地下空间工程地质特征及环境地质效应[J]. 工程勘察, 2020, 48(3): 1-8. https://www.cnki.com.cn/Article/CJFDTOTAL-GCKC202003002.htm

    [5]

    何登发, 单帅强, 张煜颖, 等. 雄安新区的三维地质结构: 来自反射地震资料的约束[J]. 中国科学, 2018, 48(9): 1207-1222. https://www.cnki.com.cn/Article/CJFDTOTAL-JDXK201809007.htm

    [6]

    李红梅, 王雷浩, 殷邈. 雄安新区D21地热勘探井钻探施工技术及成果[J]. 钻探工程, 2022, 49(3): 29-36. https://www.cnki.com.cn/Article/CJFDTOTAL-TKGC202203004.htm

    [7]

    林良俊, 胡秋韵. 雄安新区地质调查锁定八项重点工作[J]. 资源与产业, 2017, 19(4): 5. https://www.cnki.com.cn/Article/CJFDTOTAL-ZIYU201704002.htm

    [8]

    林良俊, 马震, 郭旭, 等. 城市地质学基础理论探讨[J]. 中国地质, 2020, 47(6): 1668-1676. https://www.cnki.com.cn/Article/CJFDTOTAL-DIZI202006006.htm

    [9]

    林良俊, 韩博, 马震, 等. 雄安多要素城市地质标准体系研究[J]. 水文地质工程地质, 2021, 48(2): 152-156. https://www.cnki.com.cn/Article/CJFDTOTAL-SWDG202102018.htm

    [10]

    刘立军, 徐海振, 崔秋苹, 等. 河北平原第四纪地层划分研究[J]. 地理与地理信息科学, 2010, 26(2): 54-57. https://www.cnki.com.cn/Article/CJFDTOTAL-DLGT201002013.htm

    [11]

    马岩, 李洪强, 张杰, 等. 雄安新区城市地下空间探测技术研究[J]. 地球学报, 2020, 41(4): 8. https://www.cnki.com.cn/Article/CJFDTOTAL-DQXB202004010.htm

    [12]

    马震, 夏雨波, 王小丹, 等. 雄安新区工程地质勘查数据集成与三维地质结构模型构建[J]. 中国地质, 2019, 46(S2): 123-129. https://www.cnki.com.cn/Article/CJFDTOTAL-DIZI2019S2014.htm

    [13]

    马震, 夏雨波, 李海涛, 等. 雄安新区自然资源与环境-生态地质条件分析[J]. 中国地质, 2021, 48(3): 677-696. https://www.cnki.com.cn/Article/CJFDTOTAL-DIZI202103002.htm

    [14]

    马震, 黄庆彬, 林良俊, 等. 雄安新区多要素城市地质调查实践与应用[J]. 华北地质, 2022, 45(1): 58-68. https://www.cnki.com.cn/Article/CJFDTOTAL-QHWJ202201004.htm

    [15]

    商世杰, 丰成君, 谭成轩, 等. 雄安新区附近主要隐伏断裂第四纪活动性研究[J]. 地球学报, 2019, 40(6): 836-846. https://www.cnki.com.cn/Article/CJFDTOTAL-DQXB201906007.htm

    [16]

    邵万强, 陆晓燕, 张敬志. 青岛市市区第四系序列的划分[J]. 海洋地质动态, 2006, (1): 5-8, 43.

    [17]

    苏永军, 曹占宁, 赵更新, 等. 高密度电阻率法在雄安新区浅表古河道精细化探测中的应用研究[J]. 物探与化探, 2023, 47(1): 7. https://www.cnki.com.cn/Article/CJFDTOTAL-WTYH202301031.htm

    [18]

    仝霄金, 程爱华, 樊祜传. 济南市市区标准地层划分研究[J]. 城市勘测, 2016, (2): 165-171. https://www.cnki.com.cn/Article/CJFDTOTAL-CSKC201602050.htm

    [19]

    王凯, 张杰, 白大为, 等. 雄安新区地热地质模型探究: 来自地球物理的证据[J]. 中国地质, 2021, 48(5): 1453-1468. https://www.cnki.com.cn/Article/CJFDTOTAL-DIZI202105013.htm

    [20]

    汪新伟, 郭世炎, 高楠安, 等. 雄安新区牛东断裂带碳酸盐岩热储探测及其对地热勘探的启示[J]. 地质通报, 2023, 42(1): 14-26. http://dzhtb.cgs.cn/gbc/ch/reader/view_abstract.aspx?file_no=20230102&flag=1

    [21]

    于长春, 乔日新, 张迪硕. 雄安新区航磁推断的三维基底构造特征[J]. 物探与化探, 2017, 41(3): 385-391. https://www.cnki.com.cn/Article/CJFDTOTAL-WTYH201703001.htm

    [22]

    周玉明, 郭进京, 温伟光, 等. 天津市滨海新区地基土类型及工程地质分区研究[J]. 地质调查与研究, 2016, 39(4): 293-299. https://www.cnki.com.cn/Article/CJFDTOTAL-QHWJ201604011.htm
